Muurdoorvoeren

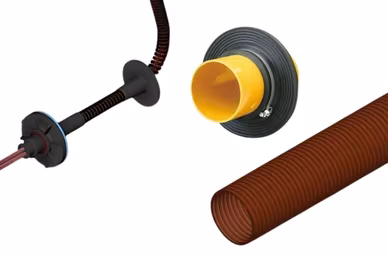

Beschrijving van het productHet product UGA Flexibele Huisinvoer FHE TM van UGA System-Technik biedt een snelle, eenvoudige en veilige oplossing voor de huisinvoer van kabels en leidingen. Dankzij de expansiedichtingslaag en de twee thermohulzen zorgt het voor een perfecte houvast en past het zich flexibel aan verschillende installatiegebieden aan. Het robuuste ontwerp en de eenvoudige installatie maken dit product tot een betrouwbare keuze voor elke installatie.KenmerkenBreed scala aan toepassingenEenvoudige vervanging van kabelsStabiel doorvoersysteem voor buitenSnelle en eenvoudige installatieHoge bestendigheid tegen chemicaliën, pekel of bodemomstandighedenGas- en waterdicht tot 1 barAfdichting ook mogelijk met meervoudige bezettingToepassingsgebiedenSanitaire installatiesVerwarmingssystemenIndustriële toepassingenProductgegevensMateriaal: Flexibele spiraalslangLengte: 600 mmIn ons assortiment vindt u ook geschikte verbindingsstukken en andere producten voor de aansluiting.

Beschrijving van het productHet product UGA Flexibele Huisinvoer FHE 80 van UGA System-Technik biedt een snelle, eenvoudige en veilige oplossing voor de huisinvoer van kabels en leidingen. Dankzij de flexibele spiraalslang zorgt het voor een perfecte houvast en past het zich flexibel aan verschillende installatiegebieden aan. Het robuuste ontwerp en de eenvoudige installatie maken dit product tot een betrouwbare keuze voor elke installatie.KenmerkenBreed scala aan toepassingenTemperatuurbereik -15º tot +60º CStabiel leidingsysteem voor buitengebruikSnelle en eenvoudige installatieHoge bestendigheid tegen chemicaliën, pekel of bodemomstandighedenGas- en waterdicht tot 1 barAfdichting ook mogelijk met meervoudige bezettingMinimale buigradius = 5 x buitendiameterToepassingsgebiedenSanitaire installatiesVerwarmingssystemenIndustriële toepassingenProductgegevensMateriaal: Flexibele spiraalslangTemperatuurbereik: -15º tot +60º CIn ons assortiment vind je ook geschikte connectoren en andere producten voor de verbinding.

Beschrijving van het productDe UGA Flexible House Entry FHE 65 van UGA System-Technik biedt een snelle, eenvoudige en veilige oplossing voor het invoeren van kabels en leidingen in gebouwen. Dankzij het stabiele buissysteem zorgt het voor een perfecte houvast en past het zich flexibel aan verschillende buitenruimtes aan. Het robuuste ontwerp en de eenvoudige installatie maken dit product tot een betrouwbare keuze voor elke installatie. De hoge bestendigheid tegen chemicaliën en pekel zorgt voor een lange levensduur. Dankzij de flexibiliteit van het systeem kan het eenvoudig worden aangepast aan verschillende vereisten.KenmerkenBreed scala aan toepassingenTemperatuurbereik -15º tot +60º C, installatie ook mogelijk bij lage omgevingstemperaturenStabiel leeg leidingsysteem voor buitengebruikSnelle en eenvoudige installatieHoge bestendigheid tegen chemicaliën, pekel of bodemomstandighedenGas- en waterdicht tot 1 barAfdichting is ook mogelijk met meervoudige bezettingMinimale buigradius = 5 x buitendiameterToepassingsgebiedenGebouwenIndustriële gebouwenbuitenfaciliteitenProductgegevensSpiraalslang per meterGas- en waterdicht tot 1 barIn ons assortiment vindt u ook geschikte accessoires en andere producten voor de aansluiting.

Versie: FHE45; Lengte: 1000 mm FHE-spiraalslang per meterFlexibele huisaansluitingen FHE voor gas- en waterdichte invoer van allerlei soorten kabels of buizen. De spiraalslang overtuigt door zijn flexibele, slagvaste kunststof met expansiebestendige coating. Als geen van deze lengtes voor u geschikt is, neem dan contact met ons op via -- Bestellungen@uga.eu -- Wij kunnen u een oplossing op maat bieden tegen een redelijke prijs.Voordelen Kan ook worden geïnstalleerd bij lage omgevingstemperaturen Snelle en eenvoudige installatie Breed scala aan toepassingen Eenvoudige vervanging van kabels Kunststof met expansiedichtingscoating Goed bestand tegen weersinvloeden en chemicaliën Afdichting ook mogelijk voor meervoudig gebruik Technische details: Gas- en waterdicht tot 1 bar Temperatuurbereik -15º tot +60º C Minimale buigradius = 5 x buitendiameter Voor gebruik in nog te bouwen constructies in waterdichte betonconstructies (witte tank) Spanningsklassen 1 en 2Installatie-instructies:Kabels en Flexible House Entry FHE moeten vakkundig worden gelegd om een betrouwbare gas- en waterdichtheid te garanderen, daarom alleen gebruiken in waterdicht beton (BKL-1 en -2). De aannemer is aansprakelijk voor de dichtheid.

Beschrijving van het productHet product UGA Flexibele Huisinvoer FHE 38 van UGA System-Technik biedt een snelle, eenvoudige en veilige oplossing voor de huisinvoer van kabels en leidingen. Dankzij de flexibele spiraalslang zorgt het voor een perfecte houvast en past het zich flexibel aan verschillende installatiegebieden aan. Het robuuste ontwerp en de eenvoudige installatie maken dit product tot een betrouwbare keuze voor elke installatie.KenmerkenBreed scala aan toepassingenTemperatuurbereik -15º tot +60º CStabiel leidingsysteem voor buitengebruikSnelle en eenvoudige installatieHoge bestendigheid tegen chemicaliën, pekel of bodemomstandighedenGas- en waterdicht tot 1 barAfdichting ook mogelijk met meervoudige bezettingMinimale buigradius = 5 x buitendiameterToepassingsgebiedenSanitaire installatiesVerwarmingssystemenIndustriële toepassingenProductgegevensMateriaal: Flexibele spiraalslangTemperatuurbereik: -15º tot +60º CIn ons assortiment vind je ook geschikte connectoren en andere producten voor de verbinding.

Beschrijving van het productHet product UGA Flexibele Huisinvoer FHE 30 van UGA System-Technik biedt een snelle, eenvoudige en veilige oplossing voor de huisinvoer van kabels en leidingen. Dankzij de flexibele spiraalslang zorgt het voor een perfecte houvast en past het zich flexibel aan verschillende installatiegebieden aan. Het robuuste ontwerp en de eenvoudige installatie maken dit product tot een betrouwbare keuze voor elke installatie.KenmerkenBreed scala aan toepassingenTemperatuurbereik -15º tot +60º CStabiel leidingsysteem voor buitengebruikSnelle en eenvoudige installatieHoge bestendigheid tegen chemicaliën, pekel of bodemomstandighedenGas- en waterdicht tot 1 barAfdichting ook mogelijk met meervoudige bezettingMinimale buigradius = 5 x buitendiameterToepassingsgebiedenSanitaire installatiesVerwarmingssystemenIndustriële toepassingenProductgegevensMateriaal: Flexibele spiraalslangTemperatuurbereik: -15º tot +60º CIn ons assortiment vind je ook geschikte connectoren en andere producten voor de verbinding.

Beschrijving van het productHet product UGA Flexibele Huisinvoer FHE 20 van UGA System-Technik biedt een snelle, eenvoudige en veilige oplossing voor de huisinvoer van kabels en leidingen. Dankzij de flexibele spiraalslang zorgt het voor een perfecte houvast en past het zich flexibel aan verschillende installatiegebieden aan. Het robuuste ontwerp en de eenvoudige installatie maken dit product tot een betrouwbare keuze voor elke installatie.KenmerkenBreed scala aan toepassingenTemperatuurbereik -15º tot +60º CStabiel leidingsysteem voor buitengebruikSnelle en eenvoudige installatieHoge bestendigheid tegen chemicaliën, pekel of bodemomstandighedenGas- en waterdicht tot 1 barAfdichting ook mogelijk met meervoudige bezettingMinimale buigradius = 5 x buitendiameterToepassingsgebiedenSanitaire installatiesVerwarmingssystemenIndustriële toepassingenProductgegevensMateriaal: Flexibele spiraalslangTemperatuurbereik: -15º tot +60º CIn ons assortiment vind je ook geschikte connectoren en andere producten voor de verbinding.

Versie: binnendiameter: 200 mm; bovenlengte: 80 mmVoorste montageflens voor montage achteraf met 10 mm speling. Product is alleen verkrijgbaar in gedeelde uitvoering, d.w.z. dat kabels en leidingen al vóór de installatie kunnen worden gelegd. Het product wordt geleverd met PE-afdekkingen ter bescherming tegen vuil en betonslib.Voor waterdichte betonbelastingsklassen 1 en 2Flens 60 mm rondom,M8 verzonken kop muuranker V2A,10 mm EPDM rubber voeringHoge mate van aanpassing bij het aanpassen van de diametersVoordelen:- Product voor montage achteraf- De binnendiameter (A) komt exact overeen met de nominale diameter- Doorgevoerde buizen en kabels worden afgedicht met een rubberen persafdichting of een ringvormige afdichting (niet inbegrepen)- Stalen ontwerp voor hoge statische belastingen- Geschikt voor het afdichten van een kernboring op een muur of plafond- Afdichting op dikke bitumenlaag mogelijk met speciaal afdichtingsmiddelTechnische details:- gas- en waterdicht tot 2,5 bar- Gebruik in bestaande constructies voor kernboringen in waterdichte betonconstructies (witte tank) spanningsklasse 1 en 2 met Sikaflex 11 FC Purform- Geschikt voor dikke bitumenlagen met Weicon 310 M® Super-Haft afdichtingskit (niet volgens DIN18533)- 10 mm EPDM flensafdichting aan de wandzijde- Omlopende flens 60 mm- Ook verkrijgbaar als gedeelde versie voor gelegde kabels en leidingenMateriaalspecificaties:Metalen beschermslang volledig gemaakt van V2A of V4A, rubberen uiteinde gemaakt van EPDM, muuranker gemaakt van V2ATestcertificaat:LRQA tot 2,5 bar op waterdichte betonconstructie LRQA tot 1 bar met zwarte tank

Ontwerp: binnendiameter: 100 mm; bovenlengte: 80 mmVoorste montageflens voor montage achteraf met een speling van 10 mm. Het product is alleen verkrijgbaar in een gesloten versie, d.w.z. kabels en leidingen kunnen pas na het betonneren naar binnen worden getrokken. Het product wordt geleverd met PE-afdekkingen ter bescherming tegen vuil en betonmors.Voor waterdichte betonsterkteklassen 1 en 2Flens 60 mm rondom,M8 verzonken kop muuranker V2A,10 mm EPDM rubberen voeringHoge mate van maatwerk bij het aanpassen van de diametersVoordelen:- Product voor montage achteraf- De binnendiameter (A) komt exact overeen met de nominale diameter- Doorgevoerde buizen en kabels worden afgedicht met een rubberen persafdichting of een ringvormige afdichting (niet inbegrepen)- Stalen ontwerp voor hoge statische belastingen- Geschikt voor het afdichten van een kernboring op een muur of plafond- Afdichting op dikke bitumenlaag mogelijk met speciaal afdichtingsmiddelTechnische details:- gas- en waterdicht tot 2,5 bar- Gebruik in bestaande constructies voor kernboringen in waterdichte betonconstructies (witte tank) spanningsklasse 1 en 2 met Sikaflex 11 FC Purform- Geschikt voor dikke bitumenlagen met Weicon 310 M® Super-Haft afdichtingskit (niet volgens DIN18533)- 10 mm EPDM flensafdichting aan de wandzijde- Omlopende flens 60 mm- Ook verkrijgbaar als gedeelde versie voor gelegde kabels en leidingenMateriaalspecificaties:Metalen beschermslang volledig gemaakt van V2A of V4A, rubberen uiteinde gemaakt van EPDM, muuranker gemaakt van V2ATestcertificaat:LRQA tot 2,5 bar op waterdichte betonconstructie LRQA tot 1 bar met zwarte tank

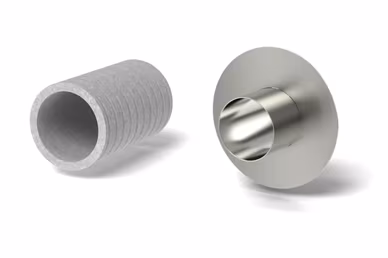

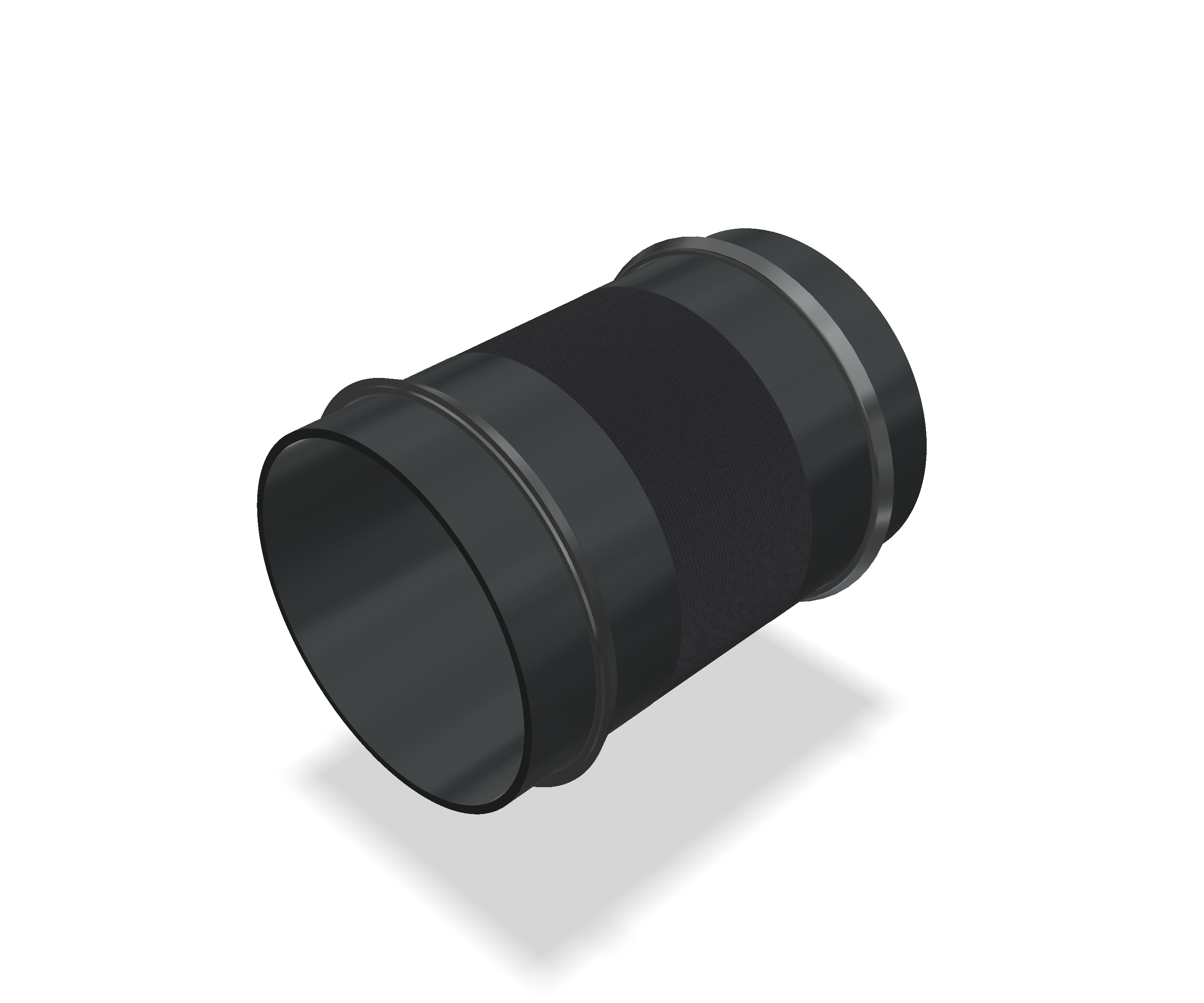

Kunststof voeringbuis met afdichtlippen

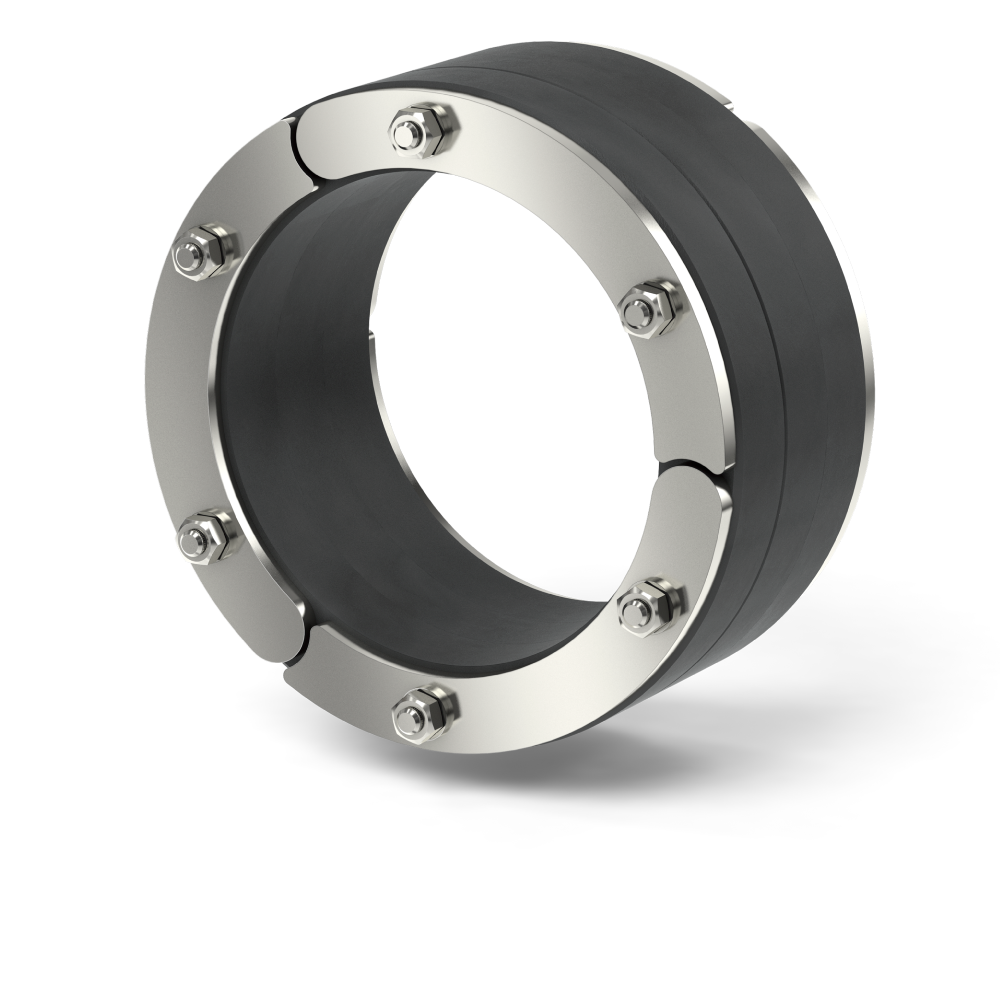

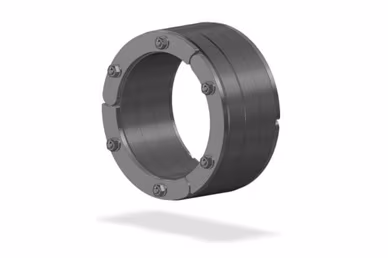

ProductbeschrijvingDe UGA System-Technik 60 mm ringafdichting biedt een snelle, eenvoudige en veilige oplossing voor het afdichten van buizen. Dankzij de onion-cut technologie en de twee getrapte lipjes zorgt het voor een perfecte grip en past het zich flexibel aan verschillende installatiegebieden aan. Het robuuste ontwerp en de eenvoudige installatie maken dit product tot een betrouwbare keuze voor elke installatie.KenmerkenVoor het snel en betrouwbaar afdichten van leidingenGas- en waterdicht afdichtingsinzetstuk voor WU kernboring (klasse 1 en 2) of mantelbuisGetest volgens FHRK-testbasisKorte installatietijdHoogwaardige verwerking dankzij stiftlassenToepassingsgebiedenSanitaire installatiesVerwarmingssystemenIndustriële toepassingenProductgegevensMateriaal: EPDM-rubberDikte rubber: 60 mmMetalen onderdelen: V2AIn ons assortiment vind je ook bijpassende connectoren en andere producten voor de aansluiting.

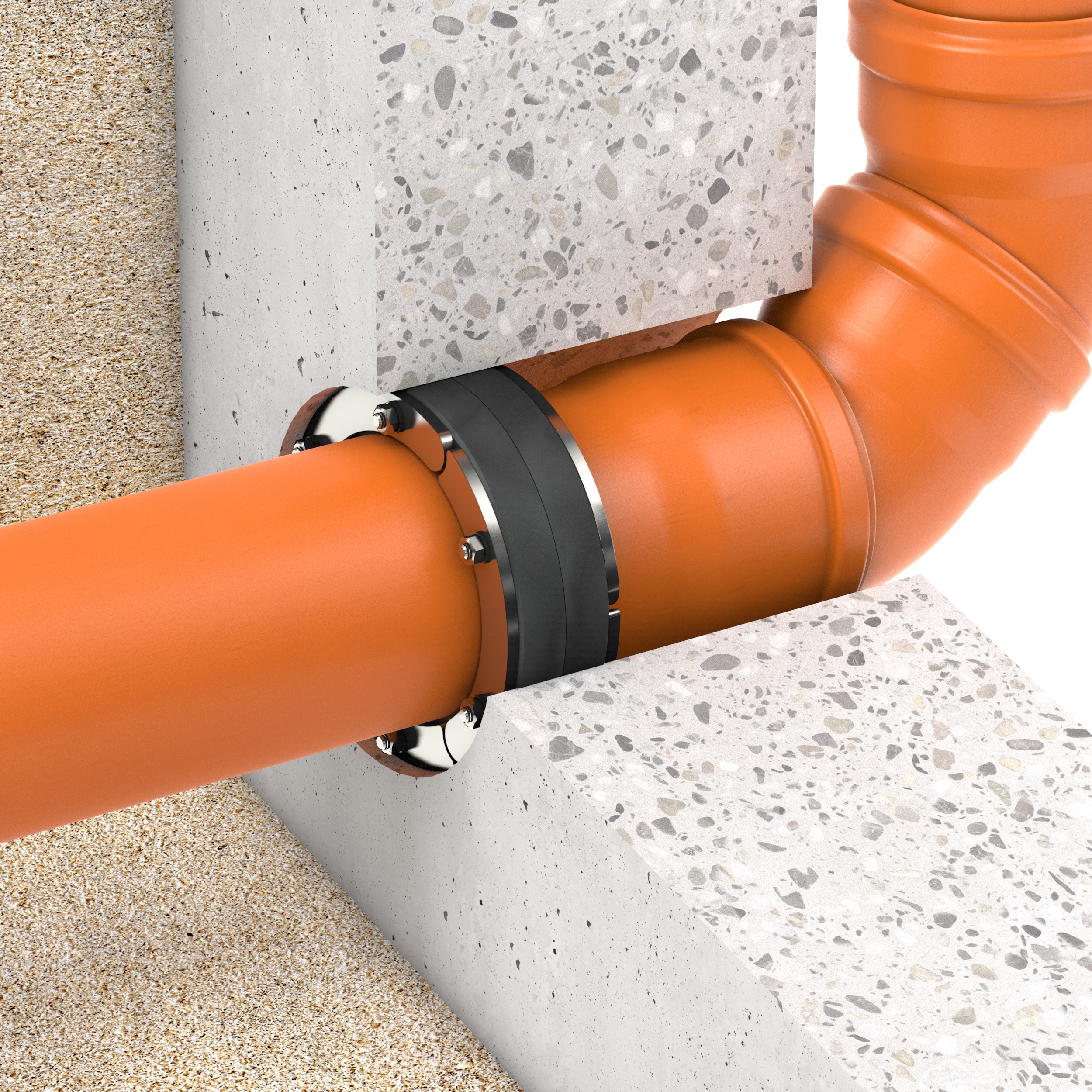

ProductbeschrijvingDe 40 mm ringafdichting van UGA System-Technik biedt een snelle, eenvoudige en veilige oplossing voor het afdichten van buizen. Dankzij de uiensnijtechniek en de twee getrapte lipjes zorgt hij voor een perfecte houvast en past hij zich flexibel aan verschillende inbouwruimtes aan. Het robuuste ontwerp en de eenvoudige installatie maken dit product tot een betrouwbare keuze voor elke installatie.KenmerkenVoor het snel en betrouwbaar afdichten van leidingenGas- en waterdicht afdichtingsinzetstuk voor WU kernboring (klasse 1 en 2) of mantelbuisGetest volgens FHRK-testbasisKorte installatietijdHoogwaardige verwerking dankzij stiftlassenToepassingsgebiedenSanitaire installatiesVerwarmingssystemenIndustriële toepassingenProductgegevensMateriaal: EPDM-rubberDikte rubber: 40 mmMetalen onderdelen: V2AIn ons assortiment vind je ook bijpassende connectoren en andere producten voor de aansluiting.

ProductbeschrijvingDe 20 mm ring- en ruimteafdichting van UGA System-Technik biedt een snelle, eenvoudige en veilige oplossing voor het afdichten van buizen. Dankzij de uiensnijtechnologie zorgt hij voor een perfecte houvast en past hij zich flexibel aan verschillende buisdiameters aan. Het robuuste ontwerp en de eenvoudige installatie maken dit product tot een betrouwbare keuze voor elke installatie.KenmerkenUiensnijtechnologieGas- en waterdicht tot 2,5 barKorte installatietijdHoogwaardige afwerking dankzij stiftlassenToepassingsgebiedenBuizenKernboringenProductgegevensMateriaal: EPDM-rubber, rubberdikte: 20 mmMetalen onderdelen gemaakt van V2AIn ons assortiment vind je ook bijpassende accessoires en andere producten voor de verbinding.

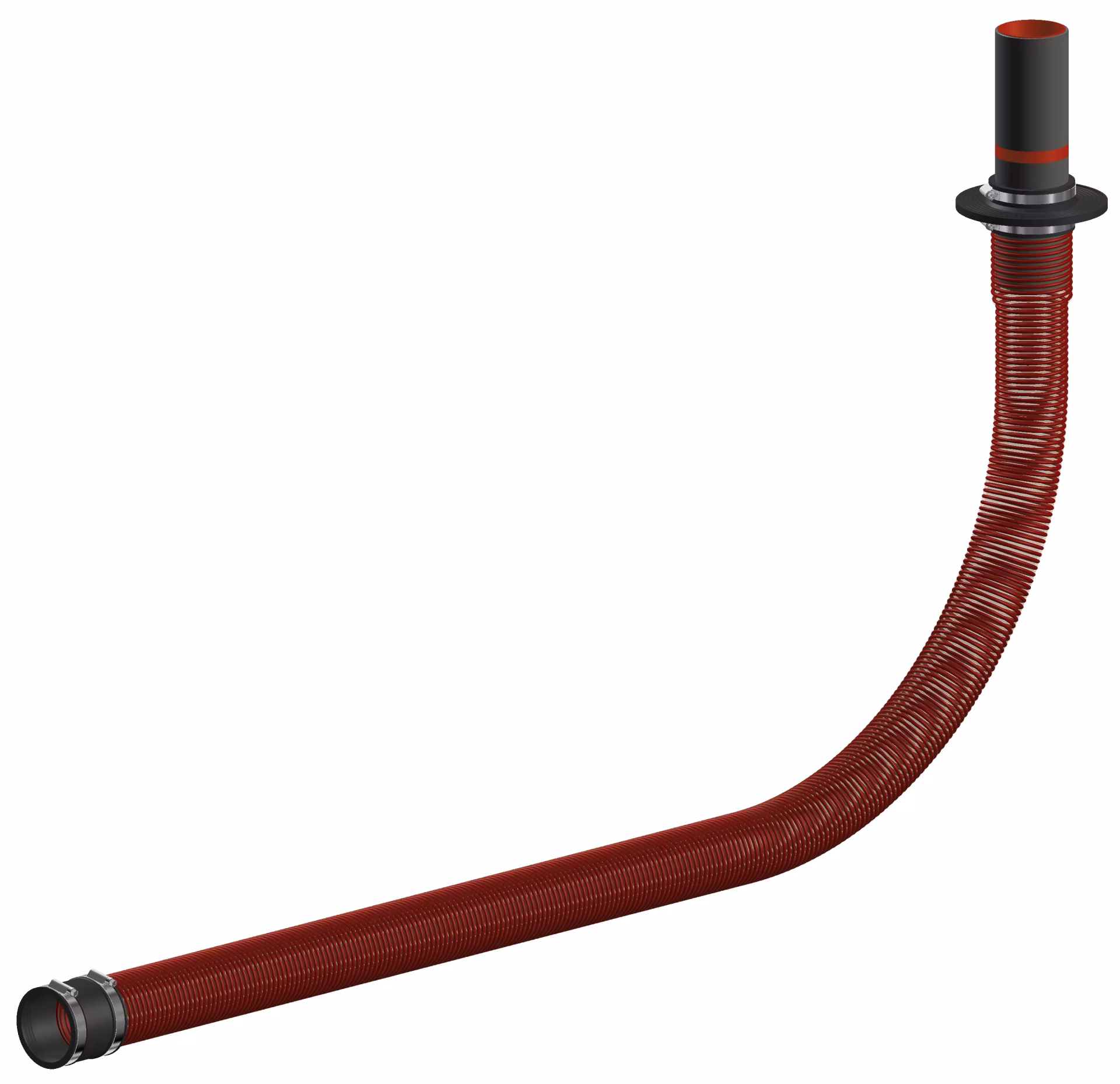

Ausführung: Ø Kunststoffspiralschlauch: 80 mm; Anschluss von Rohr Øa: 75 - 89 mm; Länge: 3000 mm; Schlauchlänge: 2000 mmUGA Bodenplattendurchführung BO-PLA für nicht unterkellerte Gebäude mit Kunststoffspiralschlauch, 1. Seite: glattwandiges Kunststoffrohr 250 mm vorstehend, mit Mauerkragen, inkl. Markierung zur Mindestüberdeckung des Betons. 2. Seite EPDM-Anschlußmanschette zum Anschluss von Leerrohren (Profildichtringe für Wellrohre bauseits)..Vorteile Muffenfreies Verlegen unterhalb der Bodeplatte Ideal zum Durchführen von Kabel und Rohren bei Gebäude ohne Keller mit massiver Bodenplatte (Telekommunikation, Strom und Wasser) Sicheres Durchführen der Kabel und Rohre unterhalb der Bodenplatte durch integriertes Kabel-Schutz-System (Anforderung von Energieversorger erfüllt) Durch intelligentes Komplettsystem kann man massiv Kunststoffabfälle minimieren, im Gegensatz zu den gängigen Ein- und Mehrspartenpaketen Einsatz von GPD80 mit Zwiebelschnitt und/oder individuellen Bohrungen ist möglich (nicht im Lieferumfang enthalten) Mehr Flexibilität bei nicht einheitlichen Kabel- und RohrgräbenTechnische Details:Wasserdicht bis 2,5 bar Gasdicht bis 1 bar Für WU-Beton Beanspruchungsklasse 1 und 2 Kunststoffrohr Øi 80 mm, vorstehend 250 mm Mauerkragen (MK90) mit zwei Spannschellen Markierung für mind. Betonüberdeckung Kunststoffspiralschlauch mit Øi 80 mm Anschlussmanschette (75-89mm) mit zwei Spannschellen Mindestlänge 2250 mmPrüfnachweise:Dichtheitsprüfung von Wasser bis 2,5 bar TÜV RheinlandDichtheitsprüfung von Gas bis 1 bar LGA NürnbergWerkstoffangaben:Schutzdeckel (PE), Kunststoffrohr (PVC), Manschette (EPDM), Spannschellen (V2A), Mauerkragen (EPDM), Spiralschlauch (PVC), Markierungstreifen (PVC)

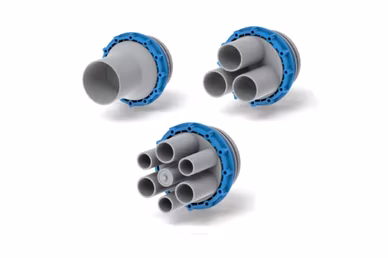

Ausführung: Innendurchmesser: 110 mm; Außendurchmesser: 124 mm;4000 mmAnschlüsse: Seite 1: KD110-D-MASeite 2: KD110-D-MADie Kabel-Schutz-Systeme KSS von UGA schützen Kabel zuverlässig vor Feuchtigkeit und mechanischen Einwirkungen außerdem wird eine Gas- und druckwasserdichte Verbindung erzeugt. Unsere Kabel-Schutz-Systeme sind mit einer besonderen Innenbeschichtung ausgestattet, um ein reibungsloses Verlegen der Kabel zu gewährleisten. KSS-Systeme sind in den Durchmessern 80, 110, 125 und 150 mm erhältlich. Sie bestehen aus mechanisch stark belastbarem, flexiblem Kunststoff und können problemlos einbetoniert werden. Der minimale Biegeradius liegt je nach Schlauchdurchmesser zwischen einem halben und einem Meter. Ihre vielfältigen Anschlusskomponenten erlauben die Anbindung an Dichtpackungen, Futterrohre, Kernbohrungen und an andere Kabelschutzschläuche und -rohre. Bei einer Änderung der Kabelbelegung sind keine aufwendigen Erdarbeiten notwendig.Vorteile Systemweiterführung über Manschettentechnik möglich glatte Innenbeschichtung KSS-SuperSlide für optimalen Kabelzug mit geringer Reibung äußerst robust bei der Verarbeitung auf der Baustelle gegenüber scharfen Kanten und anderen äußeren Einflüssen kann durch verschiedene Systemdeckel und Manschetten mit Dichtpackungen, Futterrohren und anderen Leerrohrsystemen verbunden werden je nach Baustellenbedingung kann das System auch nach Längenmaß bestellt werden. (max. 25 m Rolle) Technische DetailsGas und wasserdicht bis 1 bar (entspricht 10 Meter Wassersäule)Schlauch besteht aus weichem und flexiblem Weich-PVC-Füllmaterial, dass durch Hart-PVC-Spiralen stabilisiert wird Innenbeschichtung KSS-SuperSlide besteht aus Hart-PVC 80 Shore Verarbeitungstemperatur zwischen 5 – 50 °C Bei tiefen Temperaturen muss der Schlauch erwärmt werden Werkstoffangaben:Füllmaterial (Weich-PVC), Spirale (Hart-PVC), Innenbeschichtung (Hart-PVC)Abbildung ähnlich. Bei Rückfragen können Sie uns gerne kontaktieren unter oben angegebener E-Mail Adresse.

Ausführung: Wandstärke: 200 mm; Neigungswinkel: 30 GradDie UGA BKD150 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders Starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS150) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 210 mm Mindestwandstärke: 240 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Die Mindestbetonabdeckung von 200 mm nach WU-Richtlinie (Merkblatt H10) wird bei der Schrägdichtpackung BKD150-K-S30 erst ab einer Wandstärke von 350 mm (S45 - 400 mm) erreicht. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), 3-Stegdichtung (TPE) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit Dichtungslippe (TPE), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

Ausführung: Wandstärke: 300 mm; Neigungswinkel: 30 GradDie UGA BKD150 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders Starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS150) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 210 mm Mindestwandstärke: 240 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Die Mindestbetonabdeckung von 200 mm nach WU-Richtlinie (Merkblatt H10) wird bei der Schrägdichtpackung BKD150-K-S30 erst ab einer Wandstärke von 350 mm (S45 - 400 mm) erreicht. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), 3-Stegdichtung (TPE) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit Dichtungslippe (TPE), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

Ausführung: Wandstärke: 250 mm; Neigungswinkel: 30 GradDie UGA BKD90 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht beidseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS80) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 125 mm Mindestwandstärke: 250 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Durch die Sonderlösung der Schrägeinführung wird eventuell die vorgeschriebene Mindestwandstärke für WU-Betonwände unterschritten. Bitte beachten. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), Wassersperre (SBR), Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring (NBR), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

Ausführung: Wandstärke: 250 mm; Neigungswinkel: 30 GradDie UGA BKD90 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht beidseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS80) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 125 mm Mindestwandstärke: 250 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Durch die Sonderlösung der Schrägeinführung wird eventuell die vorgeschriebene Mindestwandstärke für WU-Betonwände unterschritten. Bitte beachten. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), Wassersperre (SBR), Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring (NBR), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

Ausführung: Wandstärke: 240 mm; Neigungswinkel: 30 GradDie UGA KD110 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht beidseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS110) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 180 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Durch die Sonderlösung der Schrägeinführung wird eventuell die vorgeschriebene Mindestwandstärke für WU-Betonwände unterschritten. Bitte beachten. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), Wassersperre (SBR), Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring (NBR), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

Ausführung: Wandstärke: 250 mm; Neigungswinkel: 30 GradDie UGA KD110 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht beidseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS110) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 180 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Durch die Sonderlösung der Schrägeinführung wird eventuell die vorgeschriebene Mindestwandstärke für WU-Betonwände unterschritten. Bitte beachten. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), Wassersperre (SBR), Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring (NBR), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

Ausführung: Winkel: 30°; Spannbereich: 110 - 125 mm; Länge: 200 mm; Mindestwandstärke: 350 mmBajonett-Schräg-Einfachdichtpackung mit 3-Stegdichtung und Rohranschlussmuffe in Manschettentechnik (inklusive druckwasserdichtem Blinddeckel BKD-150D). Ideal geeignet um starre Kabel knickfrei zu führen. Die UGA-Manschettentechnik ermöglicht es, alle Arten von Rohren und Schläuchen mit dem BKD 150-System zu verbinden. Auch das nachträgliche Abdichten ist mit den UGA BKD 150-Systemeinsätzen mit integriertem Schutz gegen Auswandern möglich. Nach Betonage ist die Packung gas - und Druckwasserdicht. VorteileSchnelle und einfache Montagedurch Blinddeckel bereits im Einbau gas- und druckwasserdicht dauerhaft zuverlässige Abdichtungeinseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und SystemeinsätzeFür schräg geführte Kabeldurchgänge aus jeder Richtungermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS150) elastische Anschlussverbindung in Manschettentechnik zum Anschluss von Leerrohr- und KabelschutzsystemenHilfsrahmen aus Stahl mit NagellöchernEinbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische DetailsWasserdicht bis 0,5 barAchsabstand: 210 mmEinsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen bei Einfach Schrägdichtpackung Die Mindestbetonabdeckung von 200 mm nach WU-Richtlinie (Merkblatt H10) wird bei der Schrägdichtpackung BKD150-K-S30 erst ab einer Wandstärke von 350 mm (S45 - 400 mm) erreicht Paketbildung nur einreihig möglich Einbaurichtung ist festzulegen Werkstoffangaben:Dichtpackung (ABS), 3-Stegdichtung (TPE) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit Dichtunglippe (TPE), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St 37), manschette (EPDM), Spannbänder (V2A)

Ausführung: Kernbohrungsdurchmesser: 50 mm; Anzahl der Bohrungen: 9 ; Maximaler Bohrlochdurchmesser: 8 mm; geschlossenBitte die gewünschten Bohrlochgrößen bei der Bestellung mit angeben!Die geschlossenen UGA Gummi-Press-Dichtungen dienen zur schnellen und zuverlässigen Abdichtung von Kabeln und Rohren. Sie sind universell geeignet im Bereich der Strom-, und Wasserverteilung im Hoch- wie im Tiefbau. Sie können in Kernbohrungen, Futterrohren und Bajonett-Kabel- Durchführungen (BKD-System) eingesetzt werden. Durch die individuelle Fertigung von Pressplatten können wir jede Kabel- oder Rohrbelegung bewältigen und fachgerecht abdichten. Es gibt keine Dimension, die wir nicht kennen. Von gewaltigen Rohren über 2000 mm Durchmesser bis hin zu hunderten Steuerkabeln mit 4 mm Durchmesser. Durch das Anziehen der Sechskantmuttern werden die Gummischeiben aneinandergepresst. Der Pressdruck bewirkt eine sichere und dauerhafte gas- und wasserdichte Abdichtung.Vorteile Langlebige und zuverlässige Abdichtung von Kabeln und RohrenSchnelle und intuitive Montage Perfekter Einbau durch passgenaue Abmessungen Radondichtheit Einsatz in Kernbohrungen innerhalb einer Betonkonstruktion aus WU-Beton Beanspruchungsklasse 1 und 2 oder bauseitiges FutterrohrTechnische Details: Gas- und wasserdicht für nicht drückendes Wasser bis 2,5 bar Gummironde mit 30 mm Verpressen des Gummis durch Anziehen der Spannmuttern Werkstoffangaben:Metallpressplatten (V2A oder V4A), Gummi-Ronde (EPDM), Gewindebolzen und Muttern (V2A oder V4A) Prüfnachweise:Geprüft nach FHRK-Standard 20/30 für nicht drückendes Wasser

Ausführung: Kernbohrungsdurchmesser: 50 mm; Anzahl der Bohrungen: 3 ; Maximaler Bohrlochdurchmesser: 20 mm; geschlossen mit FlanschBitte die gewünschten Bohrlochgrößen bei der Bestellung mit angeben!Die geschlossenen UGA Gummi-Press-Dichtungen mit überdeckendem Flansch dienen zur schnellen und zuverlässigen Abdichtung von Kabeln und Rohren. Sie sind universell geeignet im Bereich der Strom-, und Wasserverteilung im Hoch- wie im Tiefbau. Sie können in Kernbohrungen, Futterrohren und Bajonett-Kabel- Durchführungen (BKD-System) eingesetzt werden. Durch die individuelle Fertigung von Pressplatten können wir jede Kabel- oder Rohrbelegung bewältigen und fachgerecht abdichten. Es gibt keine Dimension, die wir nicht kennen. Von gewaltigen Rohren über 2000 mm Durchmesser bis hin zu hunderten Steuerkabeln mit 4 mm Durchmesser. Durch das Anziehen der Sechskantmuttern werden die Gummischeiben aneinandergepresst. Der Pressdruck bewirkt eine sichere und dauerhafte gas- und wasserdichte Abdichtung.Vorteiledurch den Flansch ist eine Fixierung gegeben Langlebige und zuverlässige Abdichtung von Kabeln und Rohren auch bei hohen Lastfällen (Radiallast ca. 200 kg und 10 m Wassersäule)Schnelle und intuitive Montage Perfekter Einbau durch passgenaue Abmessungen Radondichtheit Einsatz in Kernbohrungen innerhalb einer Betonkonstruktion aus WU-Beton Beanspruchungsklasse 1 und 2 oder bauseitiges FutterrohrTechnische Details: Gas- und wasserdicht für drückendes Wasser bis 5 bar Gummironde mit 60 mm Verpressen des Gummis durch Anziehen der Spannmuttern Werkstoffangaben:Metallpressplatten (V2A oder V4A), Gummi-Ronde (EPDM), Gewindebolzen und Muttern (V2A oder V4A) Prüfnachweise: Geprüft nach FHRK-Standard 20/30/40/60 für drückendes Wasser und Druckprüfung LGA Nürnberg für die GPD150/G/60/V2A/EPDM

Ausführung: Kernbohrungsdurchmesser: 50 mm; Anzahl der Bohrungen: 1 ; Maximaler Bohrlochdurchmesser: 34 mm; geschlossen mit FlanschBitte die gewünschten Bohrlochgrößen bei der Bestellung mit angeben!Die geschlossenen UGA Gummi-Press-Dichtungen mit überdeckendem Flansch dienen zur schnellen und zuverlässigen Abdichtung von Kabeln und Rohren. Sie sind universell geeignet im Bereich der Strom-, und Wasserverteilung im Hoch- wie im Tiefbau. Sie können in Kernbohrungen, Futterrohren und Bajonett-Kabel- Durchführungen (BKD-System) eingesetzt werden. Durch die individuelle Fertigung von Pressplatten können wir jede Kabel- oder Rohrbelegung bewältigen und fachgerecht abdichten. Es gibt keine Dimension, die wir nicht kennen. Von gewaltigen Rohren über 2000 mm Durchmesser bis hin zu hunderten Steuerkabeln mit 4 mm Durchmesser. Durch das Anziehen der Sechskantmuttern werden die Gummischeiben aneinandergepresst. Der Pressdruck bewirkt eine sichere und dauerhafte gas- und wasserdichte Abdichtung.Vorteile durch den Flansch ist eine Fixierung gegeben Langlebige und zuverlässige Abdichtung von Kabeln und RohrenSchnelle und intuitive Montage Perfekter Einbau durch passgenaue Abmessungen Radondichtheit Einsatz in Kernbohrungen innerhalb einer Betonkonstruktion aus WU-Beton Beanspruchungsklasse 1 und 2 oder bauseitiges FutterrohrTechnische Details: Gas- und wasserdicht für nicht drückendes Wasser bis 2,5 bar Gummironde mit 30 mm Verpressen des Gummis durch Anziehen der Spannmuttern Werkstoffangaben:Metallpressplatten (V2A oder V4A), Gummi-Ronde (EPDM), Gewindebolzen und Muttern (V2A oder V4A) Prüfnachweise:Geprüft nach FHRK-Standard 20/30 für nicht drückendes Wasser

Ausführung: verzinkt Anschlusselement für Verbindungsstelle an Gebäudeerdung in Form eines Flachrundverbinders.Für Anschlussgewinde M12 Geeignet für WU-Beton Beanspruchungsklasse 1 und 2

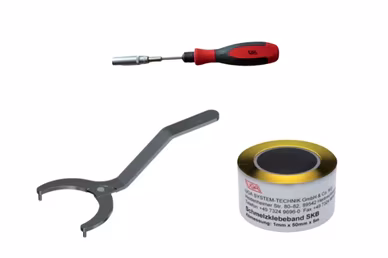

GSS UGA scharniersleutel voor het monteren van alle systeemafdekkingen en systeeminzetstukken voor onze BKD-, KD- en KSS-systemen
