Designventiel radiator middenaansluiting
Functionaliteit van een ventielradiator met middenaansluiting voor designradiatoren
Bij een ventielradiator worden de aanvoer- en retouraansluitingen in het midden onder de radiator geplaatst - meestal met een naafafstand van 50 mm. De aansluitingen worden gemaakt via een bijpassend kraanblok voor radiatoren, wat de installatie vergemakkelijkt en resulteert in een helder, opgeruimd uiterlijk. Een ventielradiator is in principe een radiator die voorzien is van een voorgemonteerd ventielset. Dit betekent dat de warmteafgifte rechtstreeks op de radiator wordt geregeld, meestal via een thermostatisch ventiel dat bovenaan aan de zijkant is bevestigd. Dankzij de geïntegreerde technologie is de radiator al voorbereid voor directe aansluiting op de verwarmingsbuizen - er hoeft geen apart ventiel geïnstalleerd te worden. Ontdek onze andere designradiatoren.

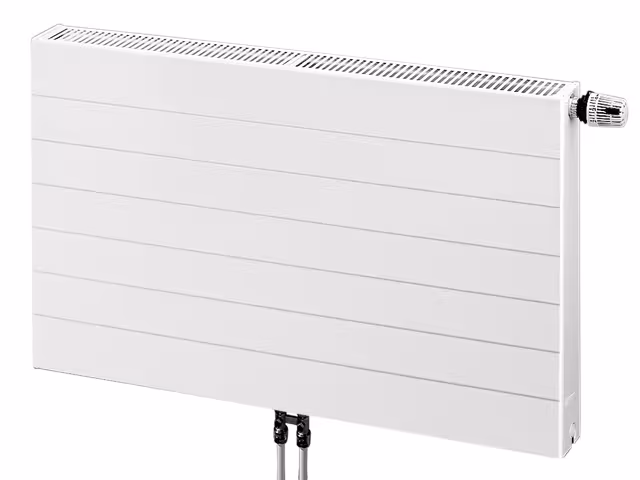

Ramo Ventil Compact M Flex platte radiatorDe Ramo Ventil Compact Flex platte radiator met middenaansluiting is een hoogwaardige, epoxyhars gepoedercoate radiator gemaakt van plaatstaal (FE-PO 1 volgens EN 10130 en EN 10131) met een glad, fijn geprofileerd front. Deze radiator is ideaal voor warmwaterverwarmingssystemen volgens DIN 4751 en biedt een duurzame en efficiënte oplossing voor uw huis of kantoor.Eigenschappen:Materiaal: plaatstaal, ontvet, gefosfateerd, gedompeld volgens het KTL-proces en gepoedercoat volgens DIN 55900.Warmteafgifte: gemeten volgens EN 442 en bij het WSP-CERT geregistreerd.Garantie: 10 jaar, RAL-keurmerk.Kleppenset: Standaard geïntegreerd en vooringesteld, geschikt voor thermostatische kraankoppen met M30x1,5 mm aansluiting. Thermostatisch ventiel standaard rechts, links uitwisselbaar, ventielinzetstuk qua vermogen vooraf ingesteld en kleurgecodeerd.Aansluitingen: 2 x G 1/2 inch middenonder, 4 x G 1/2 inch aan de zijkant mogelijk volgens ISO 228.Montage: Met sierdeksel en zijpanelen, volledig gemonteerd. Bevestiging aan 4 spanbanden (vanaf BL 1800 mm 6 spanbanden) met snelmontageset (AK2 volgens VDI 6036), in hoogte verstelbaar met optilbeveiliging, inclusief schroeven en pluggen, zelfsluitende jaloezie en ventilatieplug van vernikkeld messing.Kleur: standaard wit (RAL 9016).Bedrijfsdruk: 10 bar, testdruk: 13 bar, maximale temperatuur: 110°C.Montageverpakking: Met karton, beschermhoeken en milieuvriendelijke krimpfolie.Voordelen:Eenvoudige installatie: Dankzij de geïntegreerde ventielset en de mogelijkheid om verschillende leidingtypes aan te sluiten.Flexibiliteit: Ventielset standaard rechts, op aanvraag als Maatwerk links leverbaar op zonder extra kosten.Levensduur: Hoogwaardige coating en robuuste constructie zorgen voor een lange levensduur.
Ramo Ventil Compact M Flex platte radiatorDe Ramo Ventil Compact Flex platte radiator met middenaansluiting is een hoogwaardige, epoxyhars gepoedercoate radiator gemaakt van plaatstaal (FE-PO 1 volgens EN 10130 en EN 10131) met een glad, fijn geprofileerd front. Deze radiator is ideaal voor warmwaterverwarmingssystemen volgens DIN 4751 en biedt een duurzame en efficiënte oplossing voor uw huis of kantoor.Eigenschappen:Materiaal: plaatstaal, ontvet, gefosfateerd, gedompeld volgens het KTL-proces en gepoedercoat volgens DIN 55900.Warmteafgifte: gemeten volgens EN 442 en bij het WSP-CERT geregistreerd.Garantie: 10 jaar, RAL-keurmerk.Kleppenset: Standaard geïntegreerd en vooringesteld, geschikt voor thermostatische kraankoppen met M30x1,5 mm aansluiting. Thermostatisch ventiel standaard rechts, links uitwisselbaar, ventielinzetstuk qua vermogen vooraf ingesteld en kleurgecodeerd.Aansluitingen: 2 x G 1/2 inch middenonder, 4 x G 1/2 inch aan de zijkant mogelijk volgens ISO 228.Montage: Met sierdeksel en zijpanelen, volledig gemonteerd. Bevestiging aan 4 spanbanden (vanaf BL 1800 mm 6 spanbanden) met snelmontageset (AK2 volgens VDI 6036), in hoogte verstelbaar met optilbeveiliging, inclusief schroeven en pluggen, zelfsluitende jaloezie en ventilatieplug van vernikkeld messing.Kleur: standaard wit (RAL 9016).Bedrijfsdruk: 10 bar, testdruk: 13 bar, maximale temperatuur: 110°C.Montageverpakking: Met karton, beschermhoeken en milieuvriendelijke krimpfolie.Voordelen:Eenvoudige installatie: Dankzij de geïntegreerde ventielset en de mogelijkheid om verschillende leidingtypes aan te sluiten.Flexibiliteit: Ventielset standaard rechts, op aanvraag als Maatwerk links leverbaar op zonder extra kosten.Levensduur: Hoogwaardige coating en robuuste constructie zorgen voor een lange levensduur.
Ramo Ventil Compact M Flex platte radiatorDe Ramo Ventil Compact Flex platte radiator met middenaansluiting is een hoogwaardige, epoxyhars gepoedercoate radiator gemaakt van plaatstaal (FE-PO 1 volgens EN 10130 en EN 10131) met een glad, fijn geprofileerd front. Deze radiator is ideaal voor warmwaterverwarmingssystemen volgens DIN 4751 en biedt een duurzame en efficiënte oplossing voor uw huis of kantoor.Eigenschappen:Materiaal: plaatstaal, ontvet, gefosfateerd, gedompeld volgens het KTL-proces en gepoedercoat volgens DIN 55900.Warmteafgifte: gemeten volgens EN 442 en bij het WSP-CERT geregistreerd.Garantie: 10 jaar, RAL-keurmerk.Kleppenset: Standaard geïntegreerd en vooringesteld, geschikt voor thermostatische kraankoppen met M30x1,5 mm aansluiting. Thermostatisch ventiel standaard rechts, links uitwisselbaar, ventielinzetstuk qua vermogen vooraf ingesteld en kleurgecodeerd.Aansluitingen: 2 x G 1/2 inch middenonder, 4 x G 1/2 inch aan de zijkant mogelijk volgens ISO 228.Montage: Met sierdeksel en zijpanelen, volledig gemonteerd. Bevestiging aan 4 spanbanden (vanaf BL 1800 mm 6 spanbanden) met snelmontageset (AK2 volgens VDI 6036), in hoogte verstelbaar met optilbeveiliging, inclusief schroeven en pluggen, zelfsluitende jaloezie en ventilatieplug van vernikkeld messing.Kleur: standaard wit (RAL 9016).Bedrijfsdruk: 10 bar, testdruk: 13 bar, maximale temperatuur: 110°C.Montageverpakking: Met karton, beschermhoeken en milieuvriendelijke krimpfolie.Voordelen:Eenvoudige installatie: Dankzij de geïntegreerde ventielset en de mogelijkheid om verschillende leidingtypes aan te sluiten.Flexibiliteit: Ventielset standaard rechts, op aanvraag als Maatwerk links leverbaar op zonder extra kosten.Levensduur: Hoogwaardige coating en robuuste constructie zorgen voor een lange levensduur.
Ramo Ventil Compact M Flex platte radiatorDe Ramo Ventil Compact Flex platte radiator met middenaansluiting is een hoogwaardige, epoxyhars gepoedercoate radiator gemaakt van plaatstaal (FE-PO 1 volgens EN 10130 en EN 10131) met een glad, fijn geprofileerd front. Deze radiator is ideaal voor warmwaterverwarmingssystemen volgens DIN 4751 en biedt een duurzame en efficiënte oplossing voor uw huis of kantoor.Eigenschappen:Materiaal: plaatstaal, ontvet, gefosfateerd, gedompeld volgens het KTL-proces en gepoedercoat volgens DIN 55900.Warmteafgifte: gemeten volgens EN 442 en bij het WSP-CERT geregistreerd.Garantie: 10 jaar, RAL-keurmerk.Kleppenset: Standaard geïntegreerd en vooringesteld, geschikt voor thermostatische kraankoppen met M30x1,5 mm aansluiting. Thermostatisch ventiel standaard rechts, links uitwisselbaar, ventielinzetstuk qua vermogen vooraf ingesteld en kleurgecodeerd.Aansluitingen: 2 x G 1/2 inch middenonder, 4 x G 1/2 inch aan de zijkant mogelijk volgens ISO 228.Montage: Met sierdeksel en zijpanelen, volledig gemonteerd. Bevestiging aan 4 spanbanden (vanaf BL 1800 mm 6 spanbanden) met snelmontageset (AK2 volgens VDI 6036), in hoogte verstelbaar met optilbeveiliging, inclusief schroeven en pluggen, zelfsluitende jaloezie en ventilatieplug van vernikkeld messing.Kleur: standaard wit (RAL 9016).Bedrijfsdruk: 10 bar, testdruk: 13 bar, maximale temperatuur: 110°C.Montageverpakking: Met karton, beschermhoeken en milieuvriendelijke krimpfolie.Voordelen:Eenvoudige installatie: Dankzij de geïntegreerde ventielset en de mogelijkheid om verschillende leidingtypes aan te sluiten.Flexibiliteit: Ventielset standaard rechts, op aanvraag als Maatwerk links leverbaar op zonder extra kosten.Levensduur: Hoogwaardige coating en robuuste constructie zorgen voor een lange levensduur.
ProduktbeschreibungDas Produkt Ximax Raumheizkörper P1 Plan horizontal Weiß RAL 9003 von Ximax bietet eine schnelle, einfache und sichere Lösung zur Wärmeverteilung im Wohnraum. Dank der glatten Front und dem eleganten, unaufdringlichen Design sorgt es nicht nur für perfekten Halt, sondern auch für eine zeitlose Ästhetik, die jedes Interieur bereichert. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenGlatte FrontElegantes, unaufdringliches DesignKombinierbar mit handelsüblichen ThermostatventilenHandwerkerqualität Made in EuropeAnwendungsbereicheWohnräumeHandtuchwärmerHandtuchtrocknerProduktdatenFarbe: Weiß RAL 9003Material: Hochwertiger StahlMontage: WandmontageIn unserem Sortiment finden Sie auch passende Thermostatventile sowie weitere Heizkörper für den Anschluss.
Designradiator met middenaansluiting - esthetisch en functioneel
Naast de techniek speelt ook het uiterlijk een grote rol bij een designradiator met middenaansluiting. Deze designradiatoren zijn ontworpen om harmonieus op te gaan in moderne woonruimtes. Ze zijn bijzonder opvallend in open woonruimtes of stijlvolle badkamers. De centrale plaatsing van de aansluitingen ondersteunt een symmetrische aanblik en maakt een bijzonder nette plaatsing van de leidingen mogelijk - een groot voordeel als je voor een minimalistische look gaat.
Verschillen met vlakke en profielradiatoren
In vergelijking met een designradiator zijn er duidelijke verschillen tussen paneelradiatoren en profielradiatoren - zowel visueel als technisch.
- Vlakke radiatoren hebben een gladde voorkant zonder structuur. Ze zien er discreet en onopvallend uit, maar zijn niet ontworpen voor design. Ze zijn zeer geschikt voor klassieke woonruimtes waar de radiator zo onopvallend mogelijk moet zijn.
- Profielradiatoren hebben een geribbeld oppervlak, wat de warmteafgifte bevordert maar er technischer uitziet. Deze modellen zijn vaak te vinden in utiliteitsruimtes zoals kelders of bijkeukens.
- Designradiatoren daarentegen leggen de nadruk op heldere lijnen, creatieve vormen en hoogwaardige oppervlakken. Ze maken deel uit van het inrichtingsconcept en dragen actief bij tot het ontwerp van de kamer.
Voordelen van een ventielradiator met middenaansluiting
Een ventielradiator met middenaansluiting biedt niet alleen een eenvoudige installatie dankzij gestandaardiseerde aansluitmaten, maar overtuigt ook door
- duidelijke symmetrie tijdens de installatie
- een elegante look zonder zichtbaar leidingwerk
- eenvoudige combinatie met voorwandinstallaties of plinten
- Hoog rendement dankzij directe regeling via het geïntegreerde ventiel
- Bijzonder geschikt voor moderne woonkamers met radiatoren en designvereisten
