Voerbuizen

Versie: binnendiameter: 200 mm; bovenlengte: 80 mmVoorste montageflens voor montage achteraf met 10 mm speling. Product is alleen verkrijgbaar in gedeelde uitvoering, d.w.z. dat kabels en leidingen al vóór de installatie kunnen worden gelegd. Het product wordt geleverd met PE-afdekkingen ter bescherming tegen vuil en betonslib.Voor waterdichte betonbelastingsklassen 1 en 2Flens 60 mm rondom,M8 verzonken kop muuranker V2A,10 mm EPDM rubber voeringHoge mate van aanpassing bij het aanpassen van de diametersVoordelen:- Product voor montage achteraf- De binnendiameter (A) komt exact overeen met de nominale diameter- Doorgevoerde buizen en kabels worden afgedicht met een rubberen persafdichting of een ringvormige afdichting (niet inbegrepen)- Stalen ontwerp voor hoge statische belastingen- Geschikt voor het afdichten van een kernboring op een muur of plafond- Afdichting op dikke bitumenlaag mogelijk met speciaal afdichtingsmiddelTechnische details:- gas- en waterdicht tot 2,5 bar- Gebruik in bestaande constructies voor kernboringen in waterdichte betonconstructies (witte tank) spanningsklasse 1 en 2 met Sikaflex 11 FC Purform- Geschikt voor dikke bitumenlagen met Weicon 310 M® Super-Haft afdichtingskit (niet volgens DIN18533)- 10 mm EPDM flensafdichting aan de wandzijde- Omlopende flens 60 mm- Ook verkrijgbaar als gedeelde versie voor gelegde kabels en leidingenMateriaalspecificaties:Metalen beschermslang volledig gemaakt van V2A of V4A, rubberen uiteinde gemaakt van EPDM, muuranker gemaakt van V2ATestcertificaat:LRQA tot 2,5 bar op waterdichte betonconstructie LRQA tot 1 bar met zwarte tank

Ontwerp: binnendiameter: 100 mm; bovenlengte: 80 mmVoorste montageflens voor montage achteraf met een speling van 10 mm. Het product is alleen verkrijgbaar in een gesloten versie, d.w.z. kabels en leidingen kunnen pas na het betonneren naar binnen worden getrokken. Het product wordt geleverd met PE-afdekkingen ter bescherming tegen vuil en betonmors.Voor waterdichte betonsterkteklassen 1 en 2Flens 60 mm rondom,M8 verzonken kop muuranker V2A,10 mm EPDM rubberen voeringHoge mate van maatwerk bij het aanpassen van de diametersVoordelen:- Product voor montage achteraf- De binnendiameter (A) komt exact overeen met de nominale diameter- Doorgevoerde buizen en kabels worden afgedicht met een rubberen persafdichting of een ringvormige afdichting (niet inbegrepen)- Stalen ontwerp voor hoge statische belastingen- Geschikt voor het afdichten van een kernboring op een muur of plafond- Afdichting op dikke bitumenlaag mogelijk met speciaal afdichtingsmiddelTechnische details:- gas- en waterdicht tot 2,5 bar- Gebruik in bestaande constructies voor kernboringen in waterdichte betonconstructies (witte tank) spanningsklasse 1 en 2 met Sikaflex 11 FC Purform- Geschikt voor dikke bitumenlagen met Weicon 310 M® Super-Haft afdichtingskit (niet volgens DIN18533)- 10 mm EPDM flensafdichting aan de wandzijde- Omlopende flens 60 mm- Ook verkrijgbaar als gedeelde versie voor gelegde kabels en leidingenMateriaalspecificaties:Metalen beschermslang volledig gemaakt van V2A of V4A, rubberen uiteinde gemaakt van EPDM, muuranker gemaakt van V2ATestcertificaat:LRQA tot 2,5 bar op waterdichte betonconstructie LRQA tot 1 bar met zwarte tank

Kunststof voeringbuis met afdichtlippen

Ausführung: Innendurchmesser: 80 mm; Wandstärke: 500 mm UGA Faserzement-Futterrohr aus asbestfreiem Faserzement. Die Rillen an der Oberfläche verbessern die Verbindung zwischen Futterrohr und Beton. Die für die Abdichtung durchgeführter Kabel und Rohre notwendige Gummi-Press-Dichtungen GPD, muss separat bestellt werden.VorteileEinsatz in noch zu erstellenden Bauwerken oder Bauwerksteilen aus WU-Beton (Weiße Wanne)Der Innendurchmesser entspricht exakt dem Nenndurchmesser homogene Verbindung zum Beton, verstärkt durch die Spezial-Rillung Ausdehnungskoeffizient des Materials entspricht dem von Beton Technische DetailsWasserdicht bis 5 barFür nichtdrückendes und drückendes Wasser Für WU Beton Beanspruchungsklasse 1, 2 und Doppelelementwände geeignet Standartwandstärken bei Ø 80-800 mm 1200 bei Ø 900-1400 mm bei 1000 mm Prüfnachweis:MFPA Leipzig DichtheitsprüfungWerkstoffangaben:Faserzement (asbestfrei)

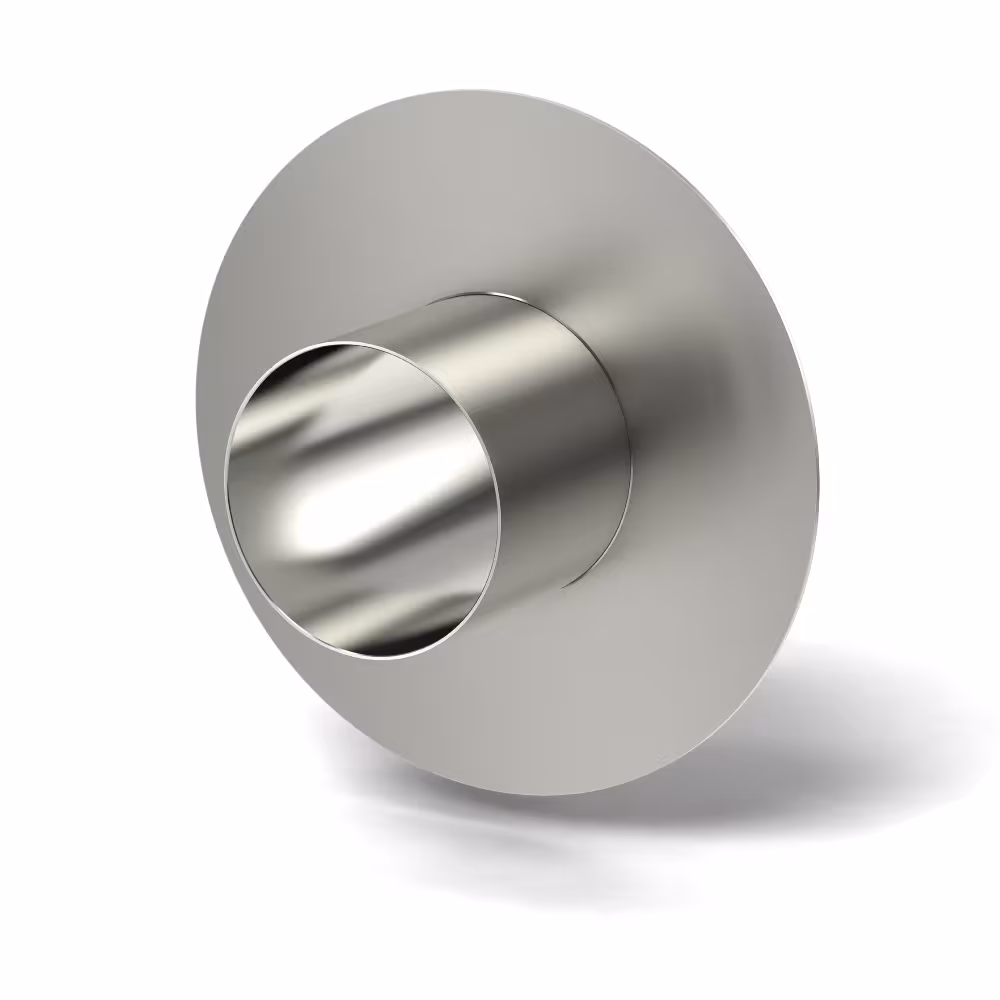

Ausführung: Innendurchmesser: 80 mm; Wandstärke: 300 mmDas UGA Edelstahl-Futterrohr dient zur Gebäudeeinführung, mit Mittelflansch als Wassersperre. Die für die Abdichtung durchgeführter Kabel und Rohre notwendige Gummi-Press-Dichtungen GPD, muss separat bestellt werden.VorteileEinsatz in noch zu erstellenden Bauwerken oder Bauwerksteilen aus WU-Beton (Weiße Wanne)Der Innendurchmesser entspricht exakt dem Nenndurchmesser einfache Montage durch schalungsbündigen Einbau Stahlausführung für hohe statische Belastungen Auslieferung mit zwei PE-Verschlussdeckeln, damit beim Betonieren keine Betonmilch in das Futterrohr dringen kann Technische DetailsGas und wasserdichtFür nichtdrückendes und drückendes Wasser Für WU Beton Beanspruchungsklasse 1 und 2 100 mm umlaufender Mittelflansch aus Stahl Werkstoffangaben:Metallfutterrohr komplett aus V2A, V4A oder verzinkt, Verschlussdeckel aus PE
