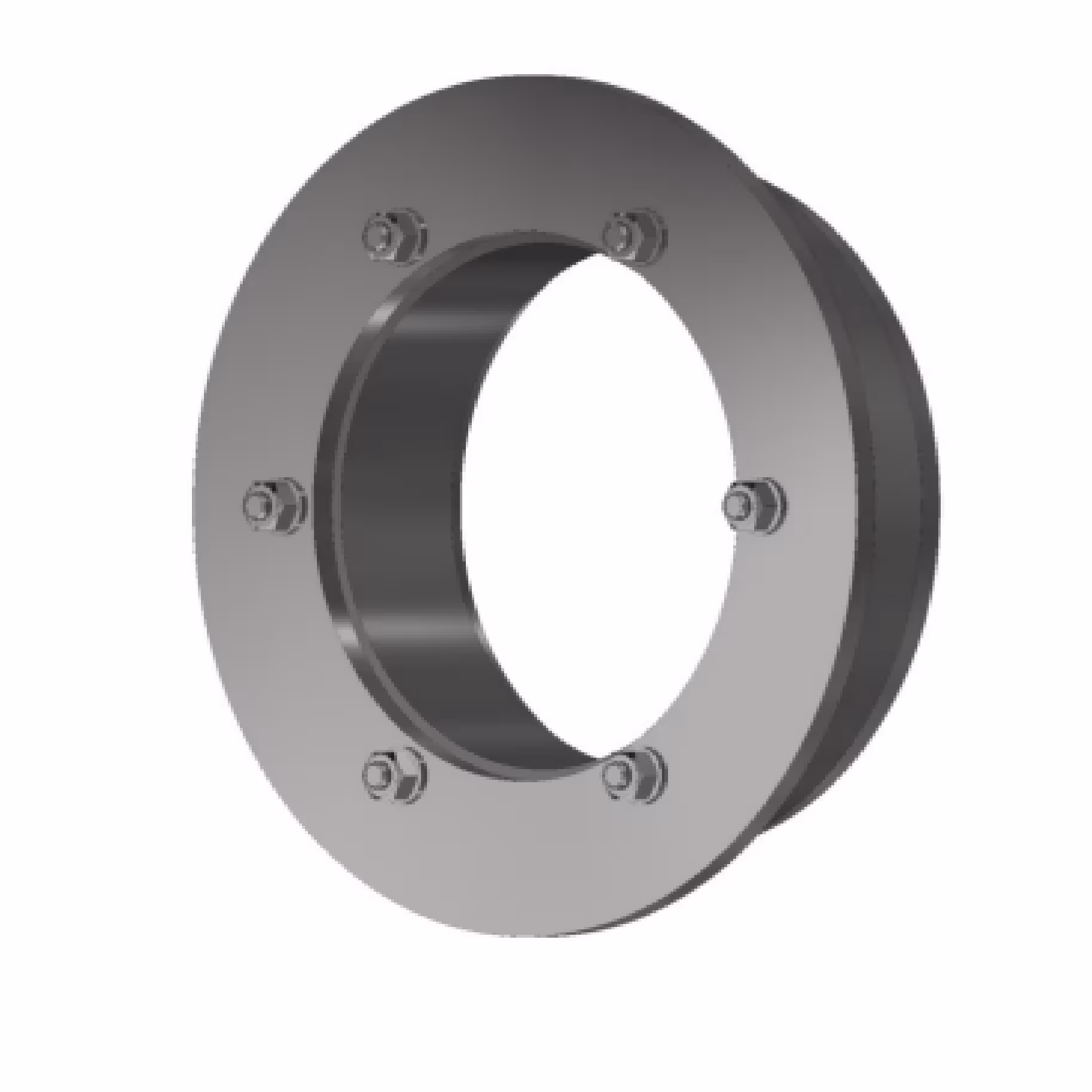

GPD50/30/F/V2A/EPDM/1x

Hoeveelheid boren: 1 buitenste diameter: 50 millimeter variant: gesloten

Productinformatie "GPD50/30/F/V2A/EPDM/1x"

Ontwerp: Kerngatdiameter: 50 mm; Aantal gaten: 1 ; Maximale gatdiameter: 34 mm; gesloten met flens

Geef de vereiste boorgatafmetingen op bij het bestellen!

De gesloten UGA rubberen persafdichtingen met overlappende flens worden gebruikt om kabels en leidingen snel en betrouwbaar af te dichten. Ze zijn universeel geschikt voor stroom- en waterdistributie in de civiele techniek en ondergrondse bouw. Ze kunnen worden gebruikt in kernboringen, doorvoeringen en bajonet kabeldoorvoeringen (BKD-systeem). Dankzij de op maat gemaakte productie van persplaten kunnen we elke kabel- of leidingopdracht aan en deze professioneel afdichten.

Er is geen afmeting die we niet kennen. Van enorme leidingen met een diameter van meer dan 2000 mm tot honderden besturingskabels met een diameter van 4 mm. De rubberen schijven worden samengedrukt door de zeskantmoeren aan te draaien. De persdruk zorgt voor een veilige en permanente gas- en waterdichte afdichting.

Voordelen

De flens zorgt voor een veilige pasvorm

Duurzame en betrouwbare afdichting van kabels en leidingen

Snelle en intuïtieve installatie

Perfecte installatie dankzij aangepaste afmetingen

Radondichtheid

Gebruik in boorgaten in een betonnen constructie van waterdichte betonspanningsklassen 1 en 2 of verbuizing ter plaatse

Technische details:

Gas- en waterdicht voor water zonder druk tot 2,5 bar

Rubber uiteinde met 30 mm

Rubber aandrukken door de klemmoeren aan te draaien

Materiaalspecificaties:

Metalen persplaten (V2A of V4A), rubberen schijf (EPDM), bouten en moeren met schroefdraad (V2A of V4A)

Testcertificaten:

Getest volgens FHRK standaard 20/30 voor niet-perswater

Aanhaalmoment M6:	5 newtonmeter
Aanhaalmoment M8:	10 newtonmeter
Buitendiameter van de flens:	70 millimeter
Diameter kerngat:	50 millimeter
Dicht:	2,5 bar druk
Hoeveelheid boren:	1
M5 aanhaalmoment:	3 newtonmeter
Maximale boorgatdiameter:	34 millimeter
buitenste diameter:	50 millimeter
variant:	gesloten

Testcertificaat, certificaat voor 30mm rubberen persafdichting met flens GPD 50/30/F/V2A/EPDM/1x met artikelnr. 483105034124 van UGA System-Technik

Productoverzicht voor 30 mm rubberen persafdichting met flens GPD 50/30/F/V2A/EPDM/1x met artikelnr. 483105034124 van UGA System-Technik

Productgegevensblad voor 30 mm rubberen persafdichting met flens GPD 50/30/F/V2A/EPDM/1x met artikelnr. 483105034124 van UGA System-Technik
