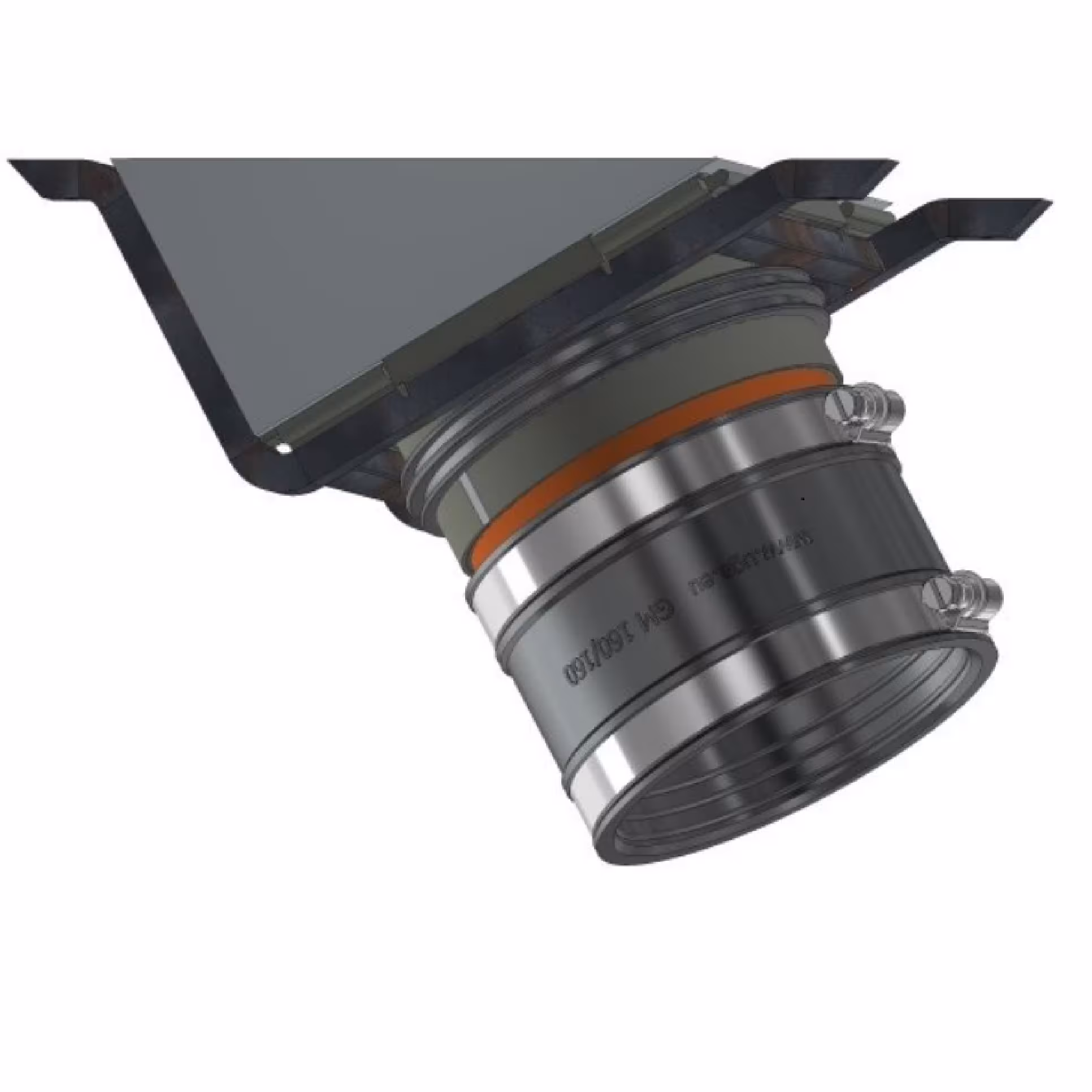

Bajonet enkelvoudige afgeschuinde pakking BKD150-K-S30-MA125/500

Klemgebied: 110 - 125 millimeter hoek: 30° hoek graden lengte: 500 millimeter

Productinformatie "Bajonet enkelvoudige afgeschuinde pakking BKD150-K-S30-MA125/500"

Uitvoering: Hoek: 30°; Klembereik: 110 - 125 mm; Lengte: 500 mm; Minimale wanddikte: 650 mm Bajonetafgeschuinde enkelvoudige afdichting

met 3-rasterafdichting en doorvoerverbindingsmof met moftechnologie (inclusief drukwaterdichte blindstop BKD-150D). Ideaal voor het geleiden van stijve kabels zonder knikken.

De UGA moftechnologie maakt het mogelijk om alle soorten buizen en slangen aan te sluiten op het BKD 150 systeem. Een latere afdichting is ook mogelijk met de UGA systeeminzetstukken BKD 150 met geïntegreerde bescherming tegen migratie. Na het betonneren is de pakking gas- en drukwaterdicht.

Als geen van deze ontwerpen voor u geschikt is, neem dan contact met ons op via -- Bestellungen@uga.eu -- Wij kunnen u een oplossing op maat bieden tegen een redelijke prijs.

Voordelen

Snelle en eenvoudige installatie

Al gas- en drukwaterdicht tijdens installatie dankzij blind deksel

Permanent betrouwbare afdichting

Eenzijdige aansluitmogelijkheid voor een groot aantal varianten dankzij op maat gemaakte systeemafdekkingen en systeeminzetstukken

Voor schuine kabelkanalen vanuit elke richting

Maakt een optimale buigradius mogelijk bij het invoeren en afdichten van kabels of bij het aansluiten van kabelgoten (bijv. KSS150)

Elastische verbindingsmof met hulstechnologie voor het aansluiten van beschermslang en kabelbeschermingssystemen

Stalen onderframe met nagelgaten

Kant-en-klare levering met polystyreen wig voor installatie vlak met de bekisting

Technische details

Waterdicht tot 0,5 bar

hartafstand: 210 mm

Voor gebruik in nog te bouwen constructies in waterdichte betonconstructies (witte tank), belastingsklasse 1 en 2

Bij enkelvoudige schuine afdichtingspakkingen moet de inbouwrichting worden aangegeven

De minimale betondekking van 200 mm volgens de waterdichtheidsrichtlijn (informatieblad H10) wordt alleen bereikt met het schuine afdichtingspakket BKD150-K-S30 vanaf een wanddikte van 350 mm (S45 - 400 mm)

Pakketvorming alleen in één rij mogelijk

Installatierichting moet worden opgegeven

Materiaalspecificaties:

Pakking (ABS), 3-ribbige pakking (TPE), tussenpijp (PVC), afdichtingsdeksel (ABS) met afdichtingslip (TPE), polystyreen wig, onderframe (staal S235YR, voorheen St 37), kraag (EPDM), klembanden (V2A)

Asafstand:	210 millimeter
Gas -getight en waterdicht tot tot:	0,5 bar
KSS-slang:	KSS110
Klemgebied:	110 - 125 millimeter
Minimale wanddikte:	650 millimeter
hoek:	30° hoek graden
lengte:	500 millimeter

Productdatablad voor bajonet enkele schuine pakking BKD150-K-S30-MA125/500 met artikelnr. 401912550030 van UGA System-Technik

Montagehandleiding voor bajonet enkele schuine pakking BKD150-K-S30-MA125/500 met artikelnr. 401912550030 van UGA System-Technik

Testcertificaat, certificaat voor bajonet enkele schuine pakking BKD150-K-S30-MA125/500 met artikelnr. 401912550030 van UGA System-Technik

Productoverzicht bajonet enkele schuine pakking BKD150-K-S30-MA125/200 met artikelnr. 401912520030 van UGA System-Technik

Productdatablad voor bajonet enkele schuine pakking BKD150-K-S30-MA125/200 met artikelnr. 401912520030 van UGA System-Technik
