Zewotherm Fußbodenheizung

Multidämmrolle als System-Wärme- und Trittschalldämmplatte nach DIN EN 13163 als Innendämmung auf Decken oder Bodenplatten nach DIN V 4108-10.Baustoffklasse B2 nach DIN 4102-B2, gewebeverstärkte Kunststofffolienkaschierung mit Rasteraufdruck als Foliendeckschicht gegen Estrichfeuchte nach DIN 18560.Zur Arretierung der Tackerclips, mit 30mm Folienüberstand zum dichtschließenden Fugenabdeckung der Verbundplatten. EPS-FCKW-frei.Fabrikat: ZEWOTHERMArt.-Nr.: 11010054Technische Daten:Abmessung: 10000 x 1000 mmPlattenstärke: 20/18 mmWLG: 0,045 W/mKWärmedurchlasswiderstand: 0,444 m2K/Wmax. Verkehrslast: 4,0 kPA (kN/m2)Dyn. Steifigkeit: S 20Trittschallverbesserung: 28-30 dB(harter-weicher Bodenbelag)

ZEWOTHERM PE-RT (Polyetylene of Raised Temperature Resistance) 5-Schicht Rohr. (PE-RT Typ 1/Klebeschicht/EVOH Sperrschicht/Klebeschicht/PE-RT Typ1) mit erhöhter Temperaturbeständigkeit nach DIN 16833 / 16834. Anwendung nach DIN 4721, sauerstoff-diffusionsdicht nach DIN 4726, Zertifizierung MPA, KOMO.Fabrikat: ZEWOTHERMArt.-Nr.: 11070080Technische Daten:max. Betriebstemperatur: 80°Cmax. Betriebsdruck: 6 barWasserinhalt: 0,113 l/mRohrgewicht: 9,0 kg/100mmin. Biegeradius: 5x daRohrabmessungenAußendurchmesser: 14 mmInnendurchmesser: 12 mm

Vernetztes Rohr nach Coextrusionsverfahren. Es weist eine Sauerstoffsperrschicht sowie eine zusätzliche äußere PE-Schutzschicht auf. Dadurch ist die Sauerstoffsperre wirksam vor mechanischen Beschädigungen geschützt und sorgt dadurch für eine hohe Sicherheit in der Installation und beim Betrieb. Das Heizrohr wird in einem speziellen Coextrusionsverfahren hergestellt, bei dem das Basisrohr mit den zusätzlichen Schichten in einem Arbeitsgang in engen Toleranzen ummantelt wird. Polyethylen PE-Xc 5-Schicht. Betriebsbedingung nach DIN EN ISO 15875- 2 nach Anwenderklasse 4/5, sauerstoffdiffusionsdicht nach DIN 4726.Fabrikat: ZEWOTHERMArt.-Nr.: 11060003Technische Daten:DIN-geprüft DIN 3V334max. Betriebstemperatur: 90 GradCmax. Betriebsdruck: 10 barWasserinhalt: 0,079 l/mRohrgewicht: 8,0 kg/100mmin. Biegeradius: 5x daRohrabmessungenAußendurchmesser: 14 mmInnendurchmesser: 10 mm

Der Stellantrieb OBJEKT bietet ein ausgewogenes Preis-Leistungsverhältnis insbesondere für knapp kalkulierte Bauvorhaben. Das Standard-Modell hat eine kompakte Bauform,die die Montage (360 Grad) erleichtert. Zuverlässiger und nahezu lautloser Betrieb.Fabrikat: ZEWOTHERMArt.-Nr.: 11130170Technische Daten:Ausführung: stromlos geschlossen (NC)Betriebsspannung: 230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.: 300 mA für max. 200 msBetriebsstrom: 8 mABetriebsleistung: 2 WSchließ- und Öffnungszeiten: ca. 3 min.Stellweg: 4,0 mmStellkraft: 100 N +/-5%Medientemperatur: 0 bis +100 GradCLagertemperatur: -25 GradC bis +60 GradCUmgebungstemperatur: 0 bis +60 GradCSchutzklasse: IISchutzgrad: IP 54CE-Konformität nach: EN 60730Gehäusematerial/-farbe: Polyamid/lichtgrau (RAL 7035)Anschlussleitung: 2 x 0,75 mm2 PVCLeitungslänge: 1 mÜberspannungsfestigkeit nach EN 60730-1: 2,5 kV

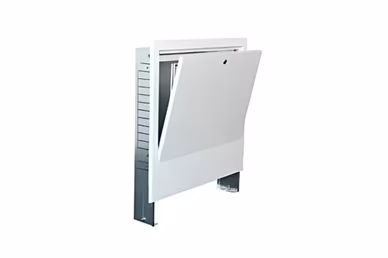

Unterputzschrank aus elo-verzinktem Stahlblech 0,9 mm Wandstärke und Rückwand mit variablen Befestigungsschienen für die Verteilerhalterung. Seitenwände mit Öffnungen für Vor- und Rücklauf, tiefenverstellbarer und abnehmbarer Blendrahmen, mit verschließbarer Stecktür. Blendrahmen und Stecktür pulverbeschichtet weiß (ähnlich RAL 9016).Umlenkbleche für schonende Heizrohrführung, höhenverstellbarer Montagefuß mit Flügelmuttern, Schrauben für Verteilerhalterung, Estrichabschlussblende, geeignet zum Einbau in Nischen.Fabrikat: ZEWOTHERMArt.-Nr.: 11150032Technische Daten:Einbaumaß:Höhe: 705-805 mmTiefe: 80 mmBreite: 450 mmNischenhöhe: OK Estrich + 600 mmNischenbreite: 495 mmAbmessung:Breite Schrank innen: 450 mmBreite Rahmen aussen: 520 mm

Unterputzschrank aus elo-verzinktem Stahlblech 0,9 mm Wandstärke und Rückwand mit variablen Befestigungsschienen für die Verteilerhalterung. Seitenwände mit Öffnungen für Vor- und Rücklauf, tiefenverstellbarer und abnehmbarer Blendrahmen, mit verschließbarer Stecktür. Blendrahmen und Stecktür pulverbeschichtet weiß (ähnlich RAL 9016).Umlenkbleche für schonende Heizrohrführung, höhenverstellbarer Montagefuß mit Flügelmuttern, Schrauben für Verteilerhalterung, Estrichabschlussblende, geeignet zum Einbau in Nischen.Fabrikat: ZEWOTHERMArt.-Nr.: 11150030Technische Daten:Einbaumaß:Höhe: 705-805 mmTiefe: 110-160 mmBreite: 450 mmNischenhöhe: OK Estrich + 600 mmNischenbreite: 495 mmAbmessung:Breite Schrank innen: 450 mmBreite Rahmen aussen: 520 mm

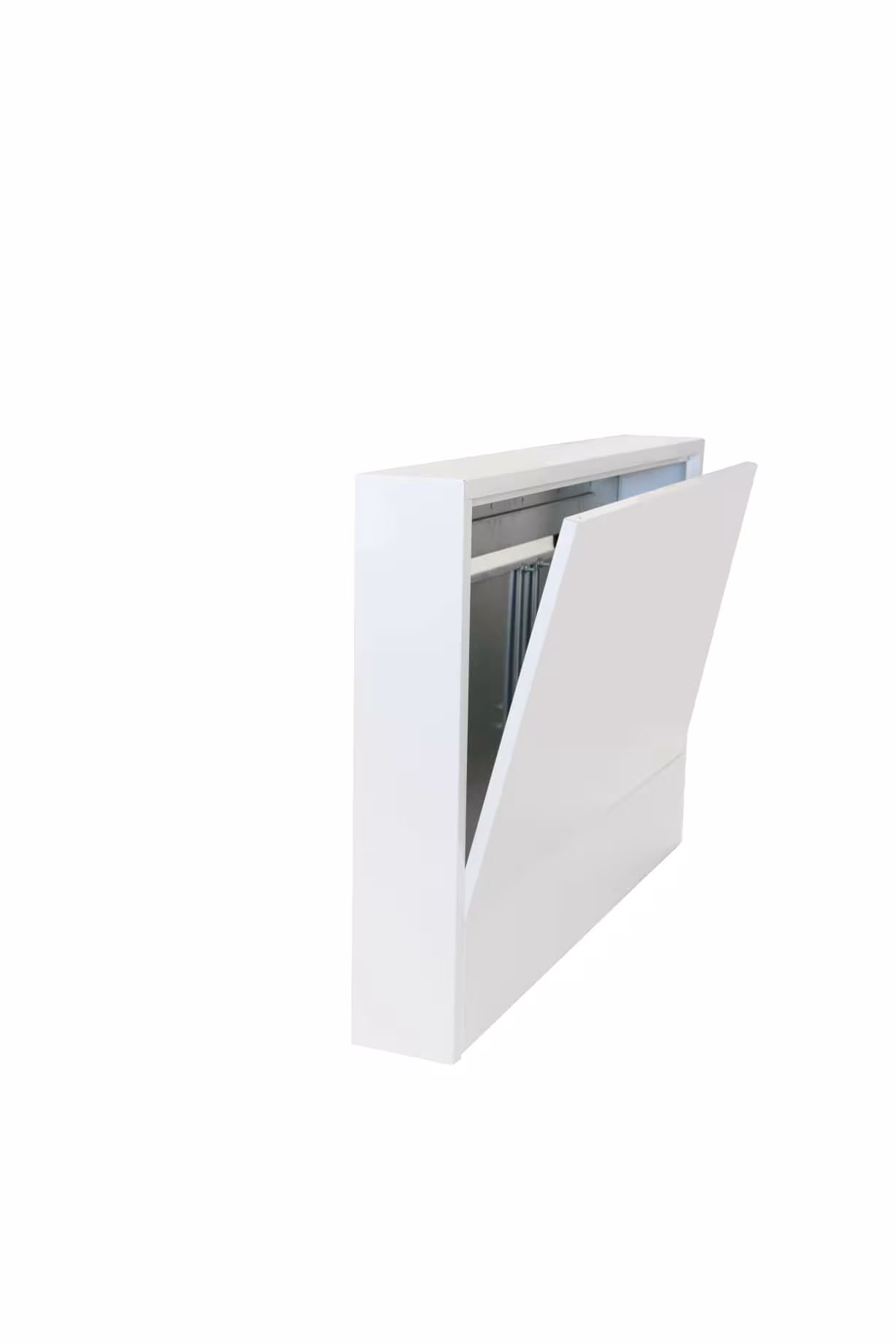

Aufputz-Verteilerschrank in der Premium-Ausführung. Mit integrierter Hutschiene zur einfachen Befestigung der Regelklemmleiste. Komplett pulverbeschichtet weiß (ähnlich RAL 9016). Geeignet für alle Sockelleistensysteme und wandbündigem Abschluss. Komplett in Einzelteile zerlegbar.Mit Münzschloss (Ersatzschlüssel separat erhältlich). Rückseite mit ausbrechbaren Spezialstanzungen. Wandstärke 0,9 mm verstärktes Stahlblech, pulverbeschichtete Teile 1,2mm. Mit festen Standfüßen. Inkl. Universalschiene zur einfachen Montage der Zewotherm Systemverteiler.Fabrikat: ZEWOTHERMArt.-Nr.: 11150081Technische Daten:Höhe: 750 mmTiefe: 130 mmNischenbreite: 495 mmEinbaumaß: 450 mmIm Karton verpackt.

Verteiler Eck-Anschluss-Set für ZEWOTHERM Verteiler HKV-D(Edelstahl und Messing ) Gehäuse aus Messing, flachdichend.1'' IG x ÜM.Fabrikat: ZEWOTHERMArt.-Nr.: 11130164Set besteht aus 2 Eckkugelhähnen (1 x lang, 1 x kurz)

Verteiler Anschluss-Set für ZEWOTHERM Verteiler HKV-D(Edelstahl und Messing ) Gehäuse aus Messing, flachdichtend.Fabrikat: ZEWOTHERMArt.-Nr.: 11130101 (2 Stück)

Blindstopfen 3/4 Zoll zum Verschließen eines Heizkreises.Fabrikat: ZEWOTHERMArt.-Nr.: 11130004

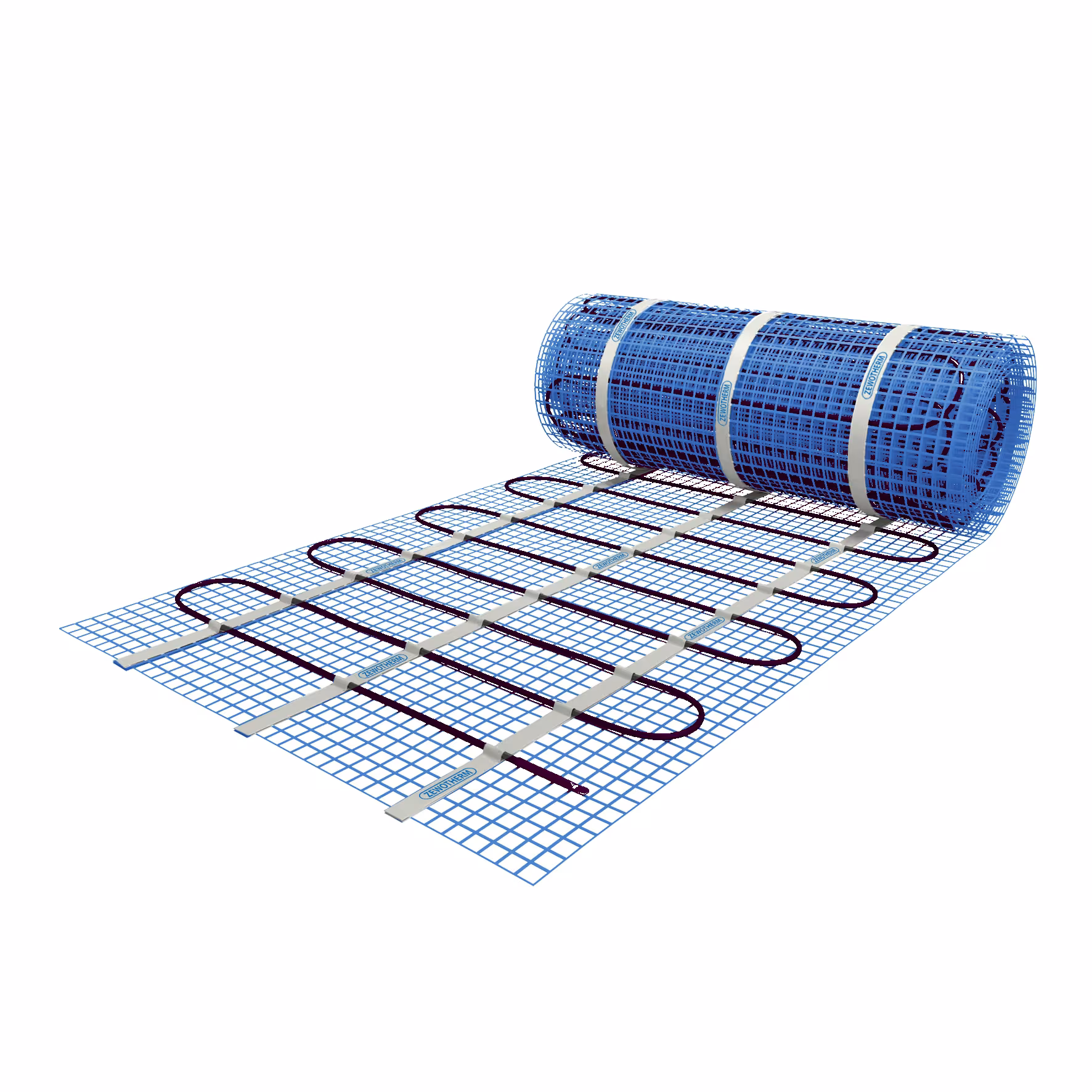

ZEWO Elektro-Heizmatte 3 m² / Ausrollbare Dünnschichtmatte 4mm mit vorverlegter Elektroheizleitung. Heizmatte mit Anschlusskabel, Kontrollkarte sowie flexiblem Fühlerrohr.Ohne Raumthermostat.Fabrikat: ZewothermArt.-Nr: 11330003Technische Daten: Länge: 6 mBreite: 0,5 mLeistung: 150 W/m²Länge der Anschlussleitung: 3,5 mKabeldurchmesser: 3 mm

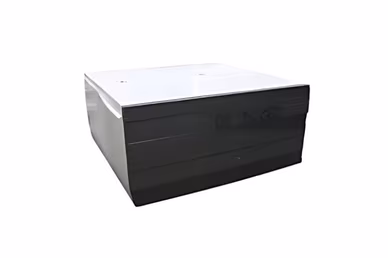

Druckbelastbare Wärmedämmplatte aus Plus (EPS-Hartschaum).Für den Einsatz im Innenbereich unterhalb des Estrichs ohne Schallschutzanforderung.Fabrikat: ZEWOTHERMArt.-Nr.: 11050130Technische Daten:Abmessung: 1.000 x 500 mmPlattenstärke: 20 mmBemessungswert der Wärmeleitfähigkeit: 0,032 W/(mK)Druckbelastung bei 10% Stauchung: 100,0 kPaR-Wert: 0,625 (m2K)/WBaustoffklasse: B1 gemäß DIN 4102

Druckbelastbare EPS Wärmedämmplatte nach DIN EN 13163 aus expandierten Polystyrol. FCKW-, HFCKW- und HFKW-frei, als Innendämmung auf Decken- oder Bodenplatten nach DIN V 4108-10, für 2-schichtigen Aufbau. Baustoffklasse B1 nach DIN 4102.Ohne TrittschallverbesserungFabrikat: ZEWOTHERMArt.-Nr.: 11050013Technische Daten:Abmessung: 500 x 1000 mmPlattenstärke: 20 mmWLG: 035R-Wert: 0,57 m2K/WDruckbelastung bei 10% Stauchung: 100 kPa

Systemelement zur Herstellung von Anschlussflächen im Türdurchgangsbereich und im Bereich der Heizkreisverteiler. Bestehend aus EPS-Wärmedämmplatte nach DIN EN 13163 und gewebeverstärkter Kunststoff-Folienkaschierung als Dämmschichtabdeckung nach DIN 18560. Anwendung nach DIN V4108-10, Baustoffklasse B2 nach DIN 4102-B2.Fabrikat: ZEWOTHERMArt.-Nr.: 11020005Technische Daten:Abmessung: 1000 x 1000 mmPlattenstärke: 10 mmWLG: 035Wärmedurchlasswiderstand: 0,290 m2K/Wmax. Verkehrslast: 200,0 kPa (kN/m2)ohne Trittschallverbesserung

Tackernadeln aus schlagfestem Kunststoff, für perfekten Halt des ZEWOTHERM Heizrohres durch Doppelhaken direkt auf der Gewebefolie. Passend für ZEWOTHERM Systemtacker und andere handelsüblichen Tacker.Fabrikat: ZEWOTHERMArt.-Nr.: 11190065Technische Daten:Für Rohre bis 20 mm DurchmesserFür Dämmung<= 20 mmMagaziniert: 50 Stück

Elektronische inbouwdoos met tunnel voor de installatie vanbesturingseenheid en voedingseenheid.Merk: ZEWOTHERMArt.nr.: 14010109

Verbundplatte als System-Wärme- und Trittschalldämmplattenach DIN EN 13163 als Innendämmung auf Decken oderBodenplatten nach DIN V 4108-10, Baustoffklasse B2 nach DIN 4102-B2, gewebeverstärkte Kunststofffolienkaschierung mitRasteraufdruck als Foliendeckschicht gegen Estrichfeuchte nach DIN 18560 und zur Arretierung der Tackerclips, mit 30 mm Folienüberstand zum dichtschließenden Fugenabdeckung der Verbundplatten. EPS-FCKW-freiFabrikat: ZEWOTHERMArt.-Nr.: 11010010Technische Daten:Abmessung: 2000 x 1000 mmPlattenstärke: 50/48 mmWLG: 0,040 W/mKWärmedurchlasswiderstand: 1,25 m2K/Wmax. Verkehrslast: 5,0 kPA (kN/m2)Dyn. Steifigkeit: S 15Trittschallverbesserung: 29-33 dB(harter-weicher Bodenbelag)

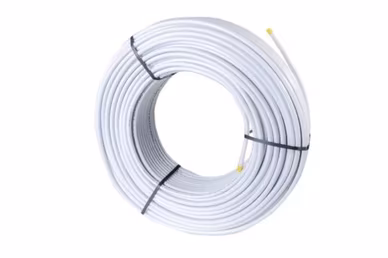

Zewotherm Heizungsrohr 5 Schicht-Verbundrohr mit einem Basisrohr aus PE-RT, einem stumpfgeschweißten Aluminium Rohr zur Formstabilisierung und als Sauerstoffsperre, und einem PE-HD Aussenrohr als Schutzschicht, absolut gasdicht gegen Sauerstoff und Wasserdampf. Das Metallverbundrohr ist speziell für den Einsatzbereich Fußbodenheizung /Flächenheizung konzipiert.Fabrikat: ZEWOTHERMArt.-Nr.: 17020001Einsatzbereich: FußbodenheizungTechnische Daten:Max. Betriebstemperatur 60 GradCMax. Betriebsdruck: 10 barDimension: 14 x 2,0 mmWasserinhalt: 0,079 l/mGewicht: 9 kg / 100 mWärmeleitfähigkeit: 0,43 W/mKSauerstoffdiffusion im gesamten Anwendungsbereich:

Qualitätsheizrohr wird in einem peroxidischem Infrarotvernetzungsverfahren hergestellt und entspricht in vollem Umfang der DIN EN 15875/DIN EN 1264-4. Das vernetzte Polyethylen-Heizrohr PE-Xa ist ein Drei-Schichtrohr, 100% Sauerstoffdicht (EVOH Sauerstoffsperrschicht) und weist eine hohe Druckbeständigkeit, Korrosions- und Temperaturbeständigkeit auf (bis 95 GradC).Der Innencompound des Rohres verhindert mögliche Ablagerungen. Ein minimaler Druckverlust lässt die Anlage noch effizienter arbeiten, die hohe Biegsamkeit ermöglicht eine schnelle und spannungsrissfreie Verlegung.Fabrikat: ZEWOTHERMArt.-Nr.: 11080001Technische Daten:SKZ-geprüft (A 783)max. Betriebstemperatur: 95 GradCmax. Betriebsdruck (Klasse 4): 10 barWasserinhalt: 0,079 l/mRohrgewicht: 7,80 kg/100mmin. Biegeradius: 5x DRohrabmessungenAußendurchmesser: 14 mmInnendurchmesser: 10 mm

Klemmverschraubung 12 x 1,3 mm zum Anschluss des ZEWOTHERMPB-Heizrohres 12 x 1,3 mm an den ZEWOTHERM Systemverteiler.3-teilig Messing vernickelt gebürstet für Kunststoffrohrebestehend aus. Stützhülse mit O-Ring und Eurokonus,Klemmring und Überwurfmutter 3/4"Fabrikat: ZEWOTHERMArt.-Nr.: 16010025

Hochwertiger Raumtemperaturregler zur Erfassung und Regelung der gewünschten Raumtemperatur.Fabrikat: ZEWOTHERMArt.-Nr.: 11130183Technische Daten:Betriebsspannung: 230 V / +/-10% / 50 HzSpannungsversorgung: über Basis/externes NetzteilSchutzart: IP 20Schutzklasse: IISchaltleistung: 2 A ohmsche Last, 200 VA InduktivEinstellbereich Solltemperaturvorgabe: 10°C bis 28°CAuflösung Soll-Temperaturvorgabe: 0,25°CAbsenktemperatur: 4°CMax. anschließbare Stellantriebe: 10 (max. 3 W/Stellantrieb)Anschlussklemmen: 5 Schraubklemmen - 0,22 mm2 bis 1,5 mm2Material: PC + ABSFarbe: signalweiß (RAL 9003)Abmessung (HxBxT): 86 x 86 x 31 mm

Hochwertiger Raumtemperaturregler zur Erfassung und Regelung der gewünschten Raumtemperatur.Fabrikat: ZEWOTHERMArt.-Nr.: 11130181Technische Daten:Betriebsspannung: 230 V / +/-10% / 50 HzSpannungsversorgung: über Basis/externes NetzteilSchutzart: IP 20Schutzklasse: IISchaltleistung: 2 A ohmsche Last, 200 VA InduktivEinstellbereich Solltemperaturvorgabe: 10°C bis 28°CAuflösung Soll-Temperaturvorgabe: 0,25°CAbsenktemperatur: 4°CMax. anschließbare Stellantriebe: 10 (max. 1 W/Stellantrieb)Anschlussklemmen: 5 Schraubklemmen - 0,22 mm2 bis 1,5 mm2Material: PC + ABSFarbe: signalweiß (RAL 9003)Abmessung (HxBxT): 86 x 86 x 29 mm

Elektrischer Verteiler, 6 Kanäle, 230V + 24V. Zur Verteilung der Spannungsversorgung, der Stellsignale und eines gemeinsamen Zeitprogramms für Raumgeräte (analog oder mitDisplay) und thermische Antriebe.Fabrikat: ZEWOTHERMArt.-Nr.: 11130118Technische Daten:Anschlußeinheit zur einfachen Verkabelung von bis zu 6 Zoneneines Flächenheizsystemes.Wandmontage oder DIN-Schiene.Zugentlastung im Gehäuse integriert.Pumpenlogik ohne, nicht nachrüstbar.Speisespannung: 230 VSchaltkreise/Zonen: 10Zeitkanäle/Absenkung: 2Zul. Umgebungstemperatur: 0..50 Grad CZul. Umgebungsfeuchte:<80% rF6Anzahl Antriebe: Max. 15 StückEingang Absenkung: potenzialfreiAnschlussklemmen: 0,2..1,5 mm2Gehäusefarbe: schwarz RAL 9005Deckelfarbe: grau transparentSchutzart: IP 20

Der Stellantrieb PREMIUM vereint Energieeffizienz,einfachste Handhabung in kompaktem, modernem Design.Geräuschlos und wartungsfrei öffnet und schließt er dieVentile am Systemverteiler von Flächenheiz- und kühlsystemen.Fabrikat: ZEWOTHERMArt.-Nr.: 11130168Technische Daten:Ausführung: stromlos geschlossen (NC)Betriebsspannung: 230 V AC, +10%...-10%, 50/60 HzEinschaltstrom, max.:

Geeignet für alle Sockelleistensysteme und wandbündigemAbschluss. Verbesserte Ausführung, da komplett zerlegbar!Mit Münzschloss. Rückseite mit ausbrechbarenSpezialstanzungen. Wandstärke: 0,9mm verstärktes Stahlblech,1,2mm pulverbeschichteten Teile. Feste Standfüße. InklusiveUniversalschiene zur einfachen Montage der ZewothermSystemverteiler.Fabrikat: ZEWOTHERMArt.-Nr.: 11150053Technische Daten:Einbaumaß:Höhe: 640 mmTiefe: 130 mmSchrankbreite: 450 mm

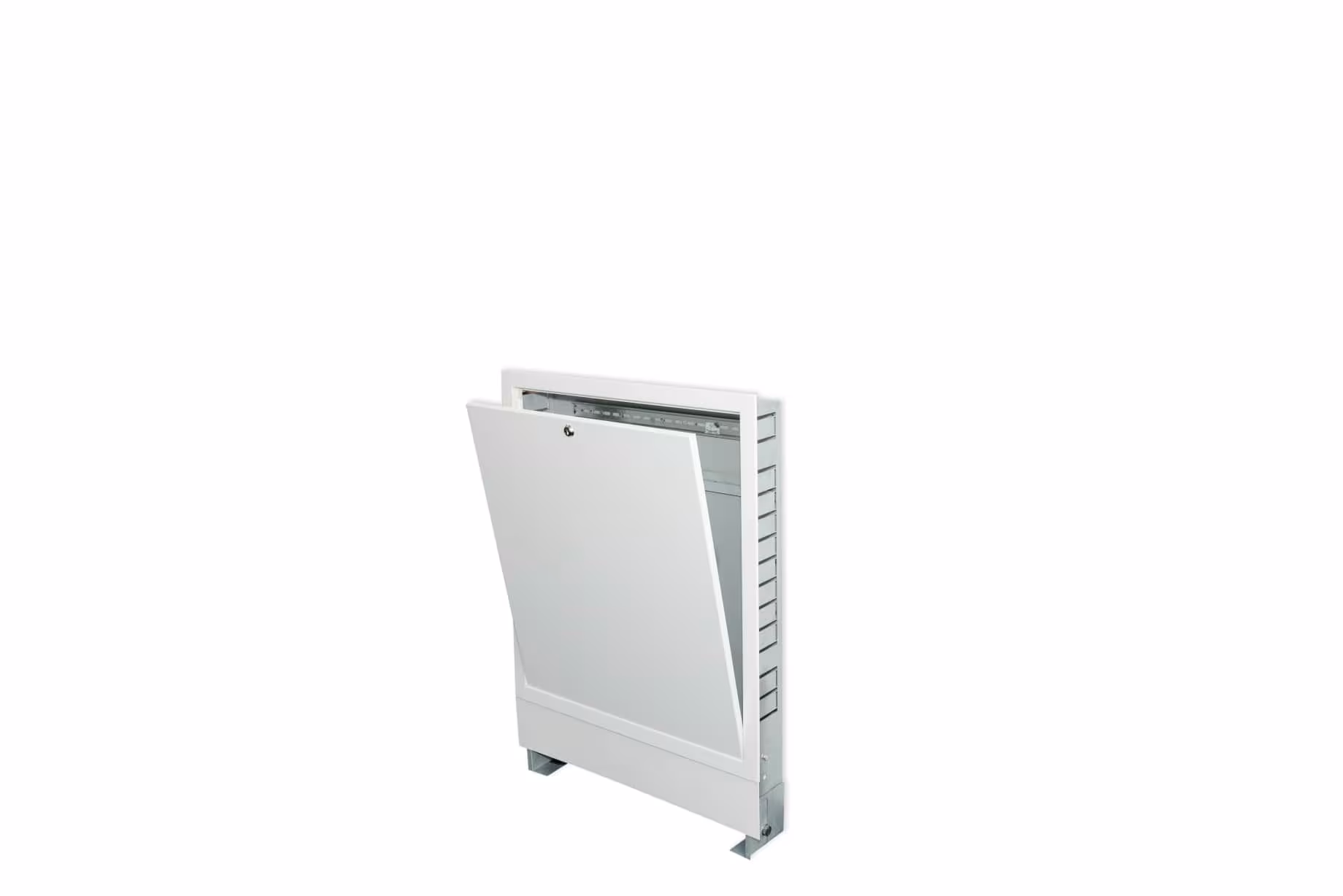

Unterputz-Verteilerschrank in der Premium-Ausführung. Mit integrierter Hutschiene zur einfachen Befestigung der Regelklemmleiste. Aus verzinktem Stahlblech. 0,9 mm Wandstärke. Rückwand mit variablen Befestigungsschiene für die Zewotherm Systemverteiler Seitenwände mit Öffnungen für Vor- und Rücklauf, tiefenverstellbarer und abnehmbarer Blendrahmen. Verschließbare Stecktüre. Blendrahmen und Stecktüre pulverbeschichtet weiß (ähnlich RAL 9016). Mit praktischen Umlenkblechen für schonende Heizrohrführung.Höhenverstellbarer Montagefuß mit Sechskantmutter, inkl. Schrauben für Verteilerhalterung, Estrichabschlussblende, geeignet zum Einbau in Nischen.Fabrikat: ZEWOTHERMArt.-Nr.: 11150071Technische Daten:Einbaumaß:Höhe: 785-885 mmTiefe: 110-160 mmNischenbreite: 495 mmBreite: 450 mmNischenhöhe: OK Estrich + 750 mm

Dynamischer Verteiler für 2 Heizkreise mit Durchflussmengenmesser.Mit Wandbefestigungsbügel und Befestigungsmaterial. Fabrikat: ZewothermArt.-Nr: 11100163

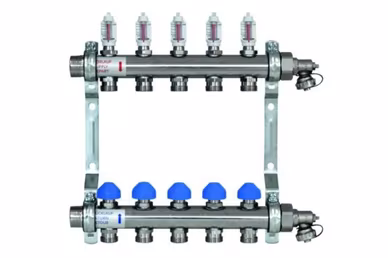

Robuster Profilrohrverteiler aus Edelstahl (nicht geschweißt), entspricht DIN EN 1264-4. Einfacher Anschluss an den Wärmeerzeuger durch 1'' IG (Übergangsnippel 1'' AG beiliegend). Regulierbare Durchflussmesser (4 l/min) im Vorlauf und Absperrventil. Rücklaufbalken mit integrierten Ventilen mit Handverstellkappe. Ideal für die Aufnahme der Zewotherm Stellantriebe.Für Heizrohre 12, 14, 15, 16, 17 und 20 mm. Klemmverschraubungen und Kugelhähne sind separat zu bestellen.Fabrikat: ZEWOTHERMArt.-Nr.: 11100003Technische Daten:Anzahl Heizkreise: 4 StückBaulänge: 300 mm (inkl. Verteiler-Endset)Aufnahme Stellantrieb: M30x1,5Vor- und Rücklaufbalken mit integriertem Verteilerendset(Befüllen, Entlüften, Spülen).Verteiler ist nicht montiert (schallgedämmte Konsolen ausStahl, sowie 2 Stück Übergangsnippel 1'' AG beiliegend).
