Kabelbescherming

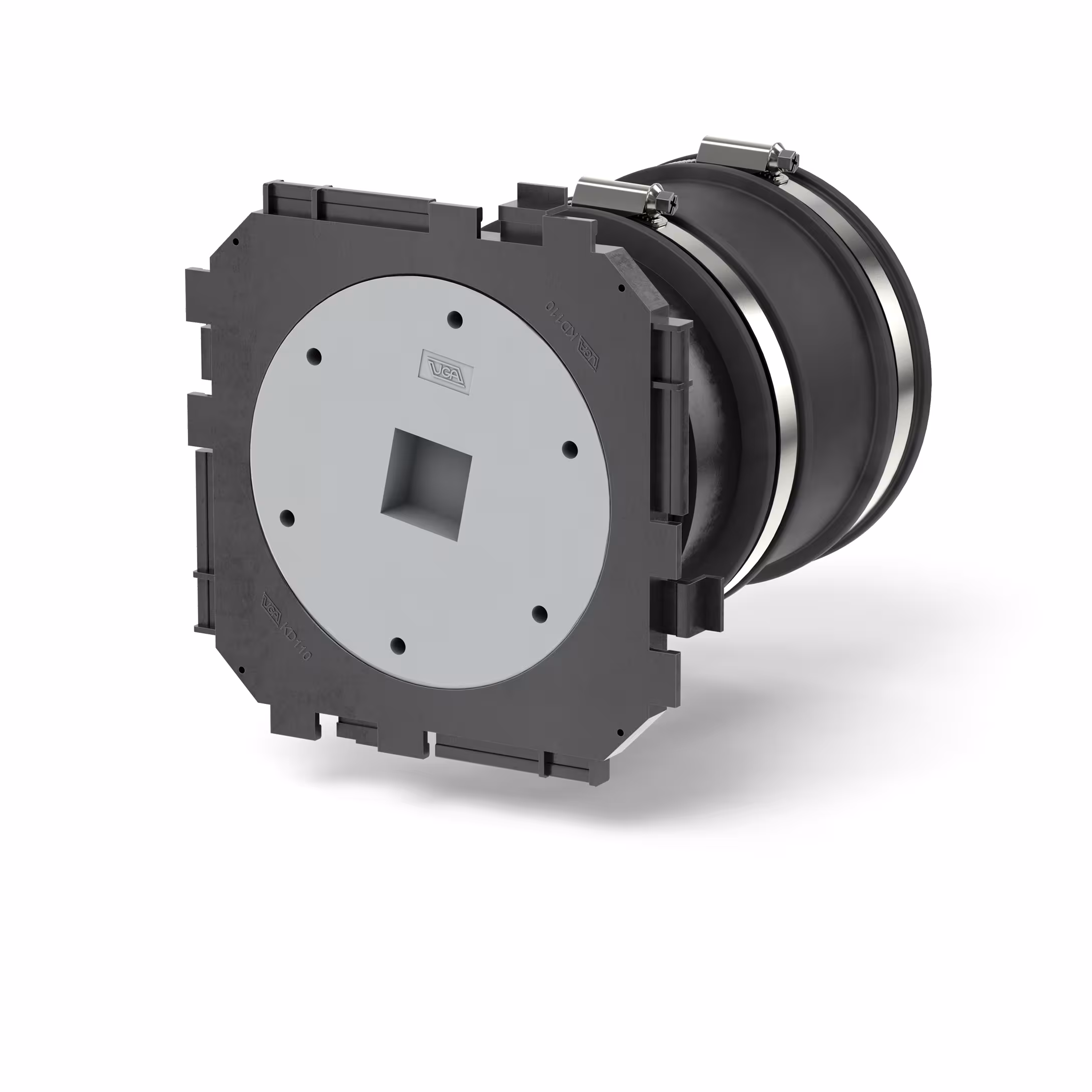

Ausführung: Spannbereich: 100 - 110 mm; Wandstärke: 200 mmBajonett-Einfachdichtpackung mit 3-Stegdichtung und Rohranschlussmuffe in Manschettentechnik (inklusive druckwasserdichtem Blinddeckel BKD-150D).Die UGA-Manschettentechnik ermöglicht es, alle Arten von Rohren und Schläuchen mit dem BKD 150-System zu verbinden. Auch das nachträgliche Abdichten ist mit den UGA BKD 150-Systemeinsätzen mit integriertem Schutz gegen Auswandern möglich. Nach Betonage ist die Packung gas - und Druckwasserdicht. Vorteiledauerhaft zuverlässige AbdichtungSchnelle und einfach Montage elastische Anschlussverbindung in Manschettentechnikzum Anschluss von Leerrohr- und Kabelschutzsystemen (z.B. KSS150) für glattwandige und Wellrohre einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze durch einfaches Zusammenstecken der Dichtpackungen Möglichkeit der PaketbildungTechnische Details: Gas- und wasserdicht bis 0,5 bar Rahmenmaß: 220 x 220 mm (pro Dichtpackung) Achsabstand: 210 mm Mindestwandstärke: 200 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegenWerkstoffangaben:Dichtpackung (ABS) mit 3-Stegdichtung (TPE), Verschlussdeckel (ABS) mit Dichtlippe (TPE), Manschette (EPDM), Spannbänder (V2A)

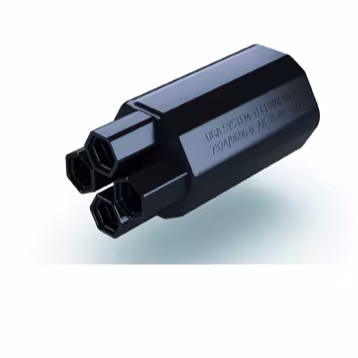

Ausführung: Passend zum Systemdeckel BKD150-D-8, BKD90-D3, BKD90-D5, KD150-D-8 und KD110-D-7 Für Kabel mit Außendurchmesser 2 - 12 mmDie 4-Finger Aufteilkappe dient zur seperation eines Deckelstutzen in 4 Teile. Diese wird einfach aufgesetzt und eingeschrumpft. Vorteile schnelle und sichere Montage feuchtigkeitsdichte Isolation hohe mechanische Festigkeit

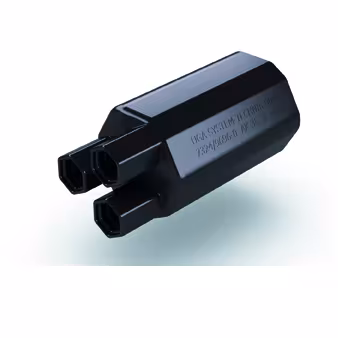

Ausführung: Passend zum Systemdeckel BKD150-D-8, BKD90-D3, BKD90-D5, KD150-D-8 und KD110-D-7 Für Kabel mit Außendurchmesser 2 - 11 mmDie 3-Finger Aufteilkappe dient zur seperation eines Deckelstutzen in 3 Teile. Diese wird einfach aufgesetzt und eingeschrumpft. Vorteile schnelle und sichere Montage feuchtigkeitsdichte Isolation hohe mechanische Festigkeit

Ausführung: Passend zum Systemdeckel BKD90-D5Der Verschluss-Stopfen dient zur sicheren Versiegelung unbelegter Systemdeckelstutzen. Vorteile schnelle und sichere Montage Gas- und Wasserdicht Kann bei Nachbelegung schnell und einfach wieder entfernt werden.

Ausführung: Spannbereich 65 – 75 mm Der BKD 150 Systemdeckel mit Manschette ist der optimale Aufsatz für Ihre Dichtpackung. Er rastet perfekt in das Bajonett System ein und ist geeignet zum flexiblen Anschluss von Rohren bzw. Kabel-Schutz-Systemen KSS. Kompatibel mit allen Leitungsschutzsystemen.Vorteile elastische Anschlussverbindung in Manschettentechnik zum Anschluss von Leerrohr- und Kabelschutzsystemen (z.B. KSS150, KSS125, KSS110, KSS80) kompatibel zu anderen, marktgängigen Systemen für glattwandige und Wellrohre Technische Details: Gas- und wasserdicht bis 0,5 bar passend für Dichtpackungen BKD150 und BKD150 Aufbau-Flansche Werkstoffangaben:Deckel und Spannmutter (PC), Manschette (EPDM), Spannbänder (V2A)

Ontwerp: 35 mm buitendiameter met één gat en een rubberen dikte van 60 mm. Rubberen perspakking GPD Very Small - met gesplitst rubberen uiteinde voor installatie na het leggen van kabels. Voor doorvoerbuizen en kernboringen. Meestal gebruikt voor glasvezelkabels, maar ook geschikt voor kleine kabels!Voordelen GPD in gesplitste uitvoering voor installatie na het leggen van kabels Voor het aansluiten van lege beschermslang en kabelbeschermingssystemen (bijv. KSS150, KSS125, KSS110, KSS80) Duurzame en betrouwbare afdichting van zeer kleine kabels in beschermslangen en kernboringen van 25 tot max. 50 mm Geen tijdrovend opschuimen nodig Afdichting mogelijk in schuine kernboringen (bijv. glasvezelkabelinvoer in gebouwen zonder kelder) Eenvoudige installatie dankzij precieze afmetingen en zeskantaansluiting Optimale compressie van de GPD met behulp van op maat gemaakte compressieplatenTechnische details: Gas- en waterdicht tot 2,5 bar Gebruik in kernboringen binnen een betonconstructie van waterdicht beton, spanningsklassen 1 en 2 of boorbuis ter plaatse 2-lagige rubberen afdichtingsring met 60 mm afdichtingsbreedte Indrukken van het rubber door het aandraaien van de klemmoeren De rubberen eindkap voor GPD-VS is gesplitst Standaard uitvoeringen met binnenzeskantMateriaalspecificaties:Metalen persplaten (V2A of V4A), rubberen schijf (EPDM), bouten en moeren met schroefdraad (V2A of V4A)

Ausführung: 1 Stutzen für Kabel mit 26 – 73 mm Ø Der BKD 150 Systemdeckel ist der optimale Aufsatz für Ihre Dichtpackung. Er rastet perfekt in das Bajonett System ein und schützt nicht nur Ihre Kabel sondern sorgt obendrein für Ordnung und einfache Strukturierung. Passend für Dichtpackungen BKD150 und BKD150 Aufbau-Flansche. Vorteile Großer Anwendungsbereich für 1 bis 8 Kabel oder Rohre Doppelte Sicherheit durch Bajonettverrastung und zusätzlicher Verschraubung in Dichtpackung Abdichtung der Kabel durch passgenaue Thermomuffen Zum Durchführen von Kabeln von 7 – 108 mm kompatibel zu anderen, marktgängigen Systemen aus umweltfreundlichen und chemischen hochresistenten Materialien (Polycarbonat) Technische Details: Gas- und wasserdicht bis 2,5 bar passend für Dichtpackungen BKD150 und BKD150 Aufbau-Flansche alle Deckel auch mit Kaltschrumpfmuffen erhältlich D-7 und D-8-Deckel besitzen verschlossene Stutzen für Nachbelegung Werkstoffangaben:Systemdeckel (PC), Spannmutter (PC), O-Ring (NBR), Thermomuffen (Polyolefin)

De opbouwflens is de ideale oplossing voor het achteraf afdichten van een boorgat. De flens wordt ingegoten en kan vervolgens worden voorzien van een systeemafdekking of een KSS-systeem.Kunt u de juiste versie niet vinden? Elk product kan worden aangepast aan uw individuele behoeften. Neem contact met ons op via bestellungen@uga.eu Voordelen latere afdichting van een kernboring op een muur of plafondsnelle en eenvoudige installatie dankzij de drevelsetmet PE-beschermkappermanent betrouwbare afdichtingeenzijdige aansluitmogelijkheid voor een groot aantal varianten dankzij precies passende systeemafdekkingen en systeeminzetstukken uit de BKD150-serieGeschikt voor warm- en koudkrimptechniek Brandbescherming S90 volgens DIN 4102-9 kan achteraf worden gemonteerd Een betrouwbare afdichting is in een handomdraai gemaakt. Er bestaat geen eenvoudigere manier om kabels af te dichten. Verwerkingsinstructies Maximale kerngatdiameter 150 mm10 mm EPDM flensafdichting aan de wandzijdeMateriaalverzinktstaal

De opbouwflens is de ideale oplossing voor het achteraf afdichten van een boorgat. De flens wordt ingegoten en kan vervolgens worden voorzien van een systeemafdekking of een KSS-systeem.Kunt u de juiste versie niet vinden? Elk product kan worden aangepast aan uw individuele behoeften. Neem contact met ons op via bestellungen@uga.eu Voordelen latere afdichting van een kernboring op een muur of plafondsnelle en eenvoudige installatie dankzij de drevelsetmet PE-beschermkappermanent betrouwbare afdichtingeenzijdige aansluitmogelijkheid voor een groot aantal varianten dankzij precies passende systeemafdekkingen en systeeminzetstukken uit de BKD150-serieGeschikt voor warm- en koudkrimptechniek Brandbescherming S90 volgens DIN 4102-9 kan achteraf worden gemonteerd Een betrouwbare afdichting is in een handomdraai gemaakt. Er bestaat geen eenvoudigere manier om kabels af te dichten. Verwerkingsinstructies Maximale kerngatdiameter 150 mm10 mm EPDM flensafdichting aan de wandzijdeMateriaalRoestvrij staalA4

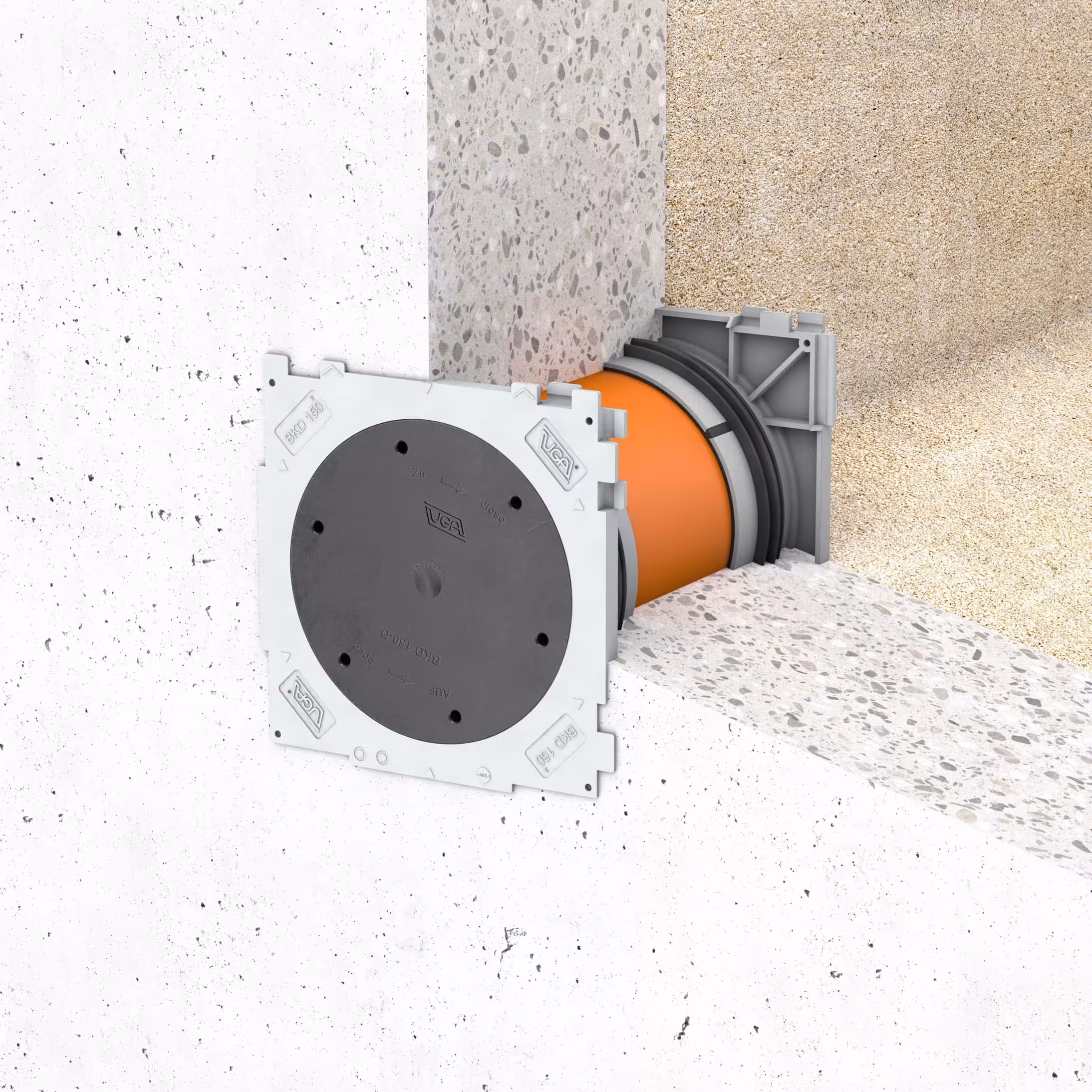

Bajonett-Doppeldichtpackung mit 3-Stegdichtung zum schnellen beidseitigen Anschluss von Bajonett-Systemdeckeln für Kabel- oder Rohrsysteme. Einsetzbar ab 100 mm Wandstärke. Vorteile Schnelle, einfache Montage Sofort gas- und druckwasserdicht Dauerhaft zuverlässige Abdichtung Für Warm- und Kaltschrumpftechnik geeignet Variable Paketbildung Brandschutz S90 nach DIN 4102-9 nachrüstbar passend für den druckwasserdichten Blinddeckel BKD150-D Die Bajonettaufnahme des BKD 150-Systems ermöglicht den schnellen Anschluss von Systemdeckeln oder Kabelschutzrohren an die Dichtpackung. Im Handumdrehen ist eine zuverlässige Abdichtung hergestellt. Einfacher lassen sich Kabel nicht abdichten. Verarbeitungshinweise Die Dichtpackung wird mit Stiftnägeln befestigt und bündig in die Verschalung einbetoniert. Zur Befestigung sind Nagellöscher in der Dichtpackung vorhanden. Die Dichtpackungen sind für WU-Beton-Beanspruchungsklasse 1 und 2 geeignet.

Bajonett-Einfachdichtpackung mit 3-Stegdichtung zum schnellen einseitigen Anschluss von Bajonett-Systemdeckeln für Kabel- oder Rohrsysteme. Einsetzbar ab 50 mm Wandstärke. Vorteile Schnelle, einfache Montage Sofort gas- und druckwasserdicht (zertifiziert) Dauerhaft zuverlässige Abdichtung Für Warm- und Kaltschrumpftechnik geeignet Variable Paketbildung Brandschutz S90 nach DIN 4102-9 nachrüstbar passend für den druckwasserdichten Blinddeckel BKD150-D Achsabstand kann durch Abstandhalter um 40 mm erhöht werden Die Bajonettaufnahme des BKD 150-Systems ermöglicht den schnellen Anschluss von Systemdeckeln oder Kabelschutzrohren an die Dichtpackung. Im Handumdrehen ist eine zuverlässige Abdichtung hergestellt. Einfacher lassen sich Kabel nicht abdichten. Verarbeitungshinweise Die Einbaurichtung ist festzulegen! Die Dichtpackung wird mit Stiftnägeln befestigt und bündig in die Verschalung einbetoniert. Zur Befestigung sind Nagellöscher in der Dichtpackung vorhanden. Die Dichtpackungen sind für WU-Beton-Beanspruchungsklasse 1 und 2 geeignet.

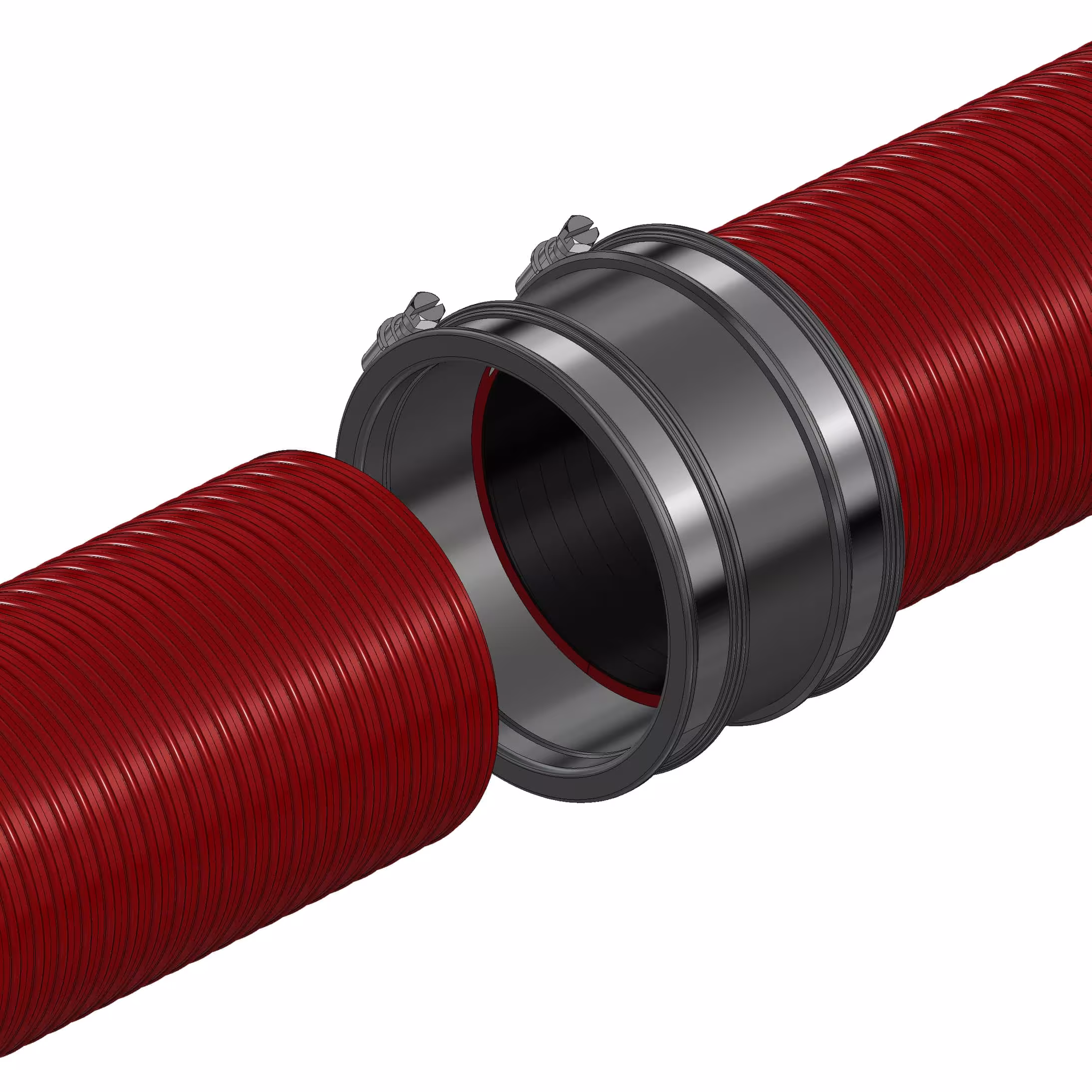

ProduktbeschreibungDas Produkt Kabel-Schutz-System KSS125 von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zum Schutz von Kabeln. Dank der gas- und druckwasserdichten Verbindung sorgt es für perfekten Halt und passt sich flexibel an verschiedene Kabelschutzanforderungen an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation. Bei einer Änderung der Kabelbelegung sind keine aufwendigen Erdarbeiten notwendig.EigenschaftenAus mechanisch stark belastbarem, flexiblem Kunststoff, problemlos einbetonierbarGas- und druckwasserdichte AnbindungKabelschutz bei Gebäude- und ErdbewegungenSchlauch kann einbetoniert werdenVielfältige AnschlusskomponentenGlatte Innenbeschichtung KSS-S125 SuperSlide für optimalen Kabelzug mit geringer ReibungKompatibel zu allen gängigen KabelschutzrohrenSystemweiterführung über Manschettentechnik möglichAnwendungsbereicheGebäudeIndustriebautenInfrastrukturanlagenProduktdatenGas- und druckwasserdichte VerbindungMechanisch stark belastbarer KunststoffIn unserem Sortiment finden Sie auch passende Zubehörteile sowie weitere Produkte für den Anschluss.

ProduktbeschreibungDas Produkt Kabel-Schutz-System KSS80 von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zum Schutz von Kabeln. Dank des mechanisch stark belastbaren und flexiblen Kunststoffs sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenAus mechanisch stark belastbarem, flexiblem KunststoffGas- und druckwasserdichte AnbindungKabelschutz bei Gebäude- und ErdbewegungenSchlauch kann einbetoniert werdenVielfältige AnschlusskomponentenGlatte Innenbeschichtung KSS-S80 SuperSlide für optimalen KabelzugKompatibel zu allen gängigen KabelschutzrohrenSystemweiterführung über Manschettentechnik möglichAnwendungsbereicheSanitärinstallationenHeizungsanlagenIndustrieanwendungenProduktdatenMaterial: Flexibler KunststoffInnenbeschichtung: KSS-S80 SuperSlideIn unserem Sortiment finden Sie auch passende Verbindungsstücke sowie weitere Produkte für den Anschluss.

ProduktbeschreibungDas Produkt Kabel-Schutz-System KSS110 von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zum Schutz von Kabeln. Dank des mechanisch stark belastbaren und flexiblen Kunststoffs sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenAus mechanisch stark belastbarem, flexiblem KunststoffGas- und druckwasserdichte AnbindungKabelschutz bei Gebäude- und ErdbewegungenSchlauch kann einbetoniert werdenVielfältige AnschlusskomponentenGlatte Innenbeschichtung KSS-S110 SuperSlide für optimalen KabelzugKompatibel zu allen gängigen KabelschutzrohrenSystemweiterführung über Manschettentechnik möglichAnwendungsbereicheSanitärinstallationenHeizungsanlagenIndustrieanwendungenProduktdatenMaterial: Flexibler KunststoffInnenbeschichtung: KSS-S110 SuperSlideIn unserem Sortiment finden Sie auch passende Verbindungsstücke sowie weitere Produkte für den Anschluss.

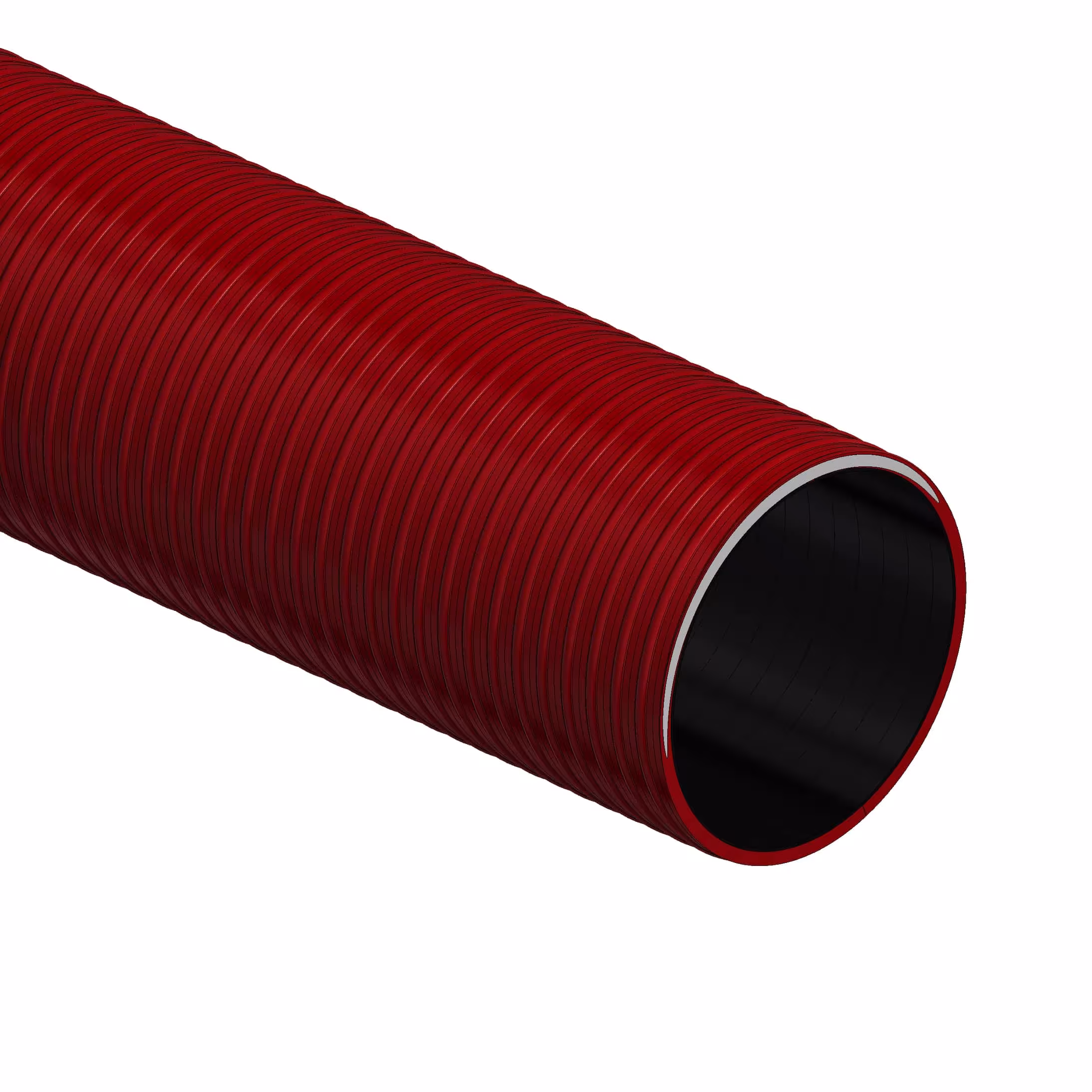

ProduktbeschreibungDas Produkt Kabel-Schutz-System KSS150 von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zum Schutz von Kabeln. Dank des mechanisch stark belastbaren und flexiblen Kunststoffs sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenAus mechanisch stark belastbarem, flexiblem KunststoffGas- und druckwasserdichte AnbindungKabelschutz bei Gebäude- und ErdbewegungenSchlauch kann einbetoniert werdenVielfältige AnschlusskomponentenGlatte Innenbeschichtung KSS-S150 SuperSlide für optimalen KabelzugKompatibel zu allen gängigen KabelschutzrohrenSystemweiterführung über Manschettentechnik möglichAnwendungsbereicheSanitärinstallationenHeizungsanlagenIndustrieanwendungenProduktdatenMaterial: Flexibler KunststoffInnenbeschichtung: KSS-S150 SuperSlideIn unserem Sortiment finden Sie auch passende Verbindungsstücke sowie weitere Produkte für den Anschluss.
