Expansievaten
Expansievaten voor verwarmings-, drinkwater- & zonne-energiesystemen
Tip!
Verwarmingsexpansievat 8 tot 500 liter
Was ist ein Heizung Ausdehnungsgefäß (Druckausdehnungsgefäß)?Das Heizung Ausdehnungsgefäß (auch bekannt als Druckausdehnungsgefäß oder Druckausgleichsbehälter) von Zilio ist in Größen von 8 bis 500 Litern erhältlich. Es hält den Druck in Heiz- und Kühlanlagen konstant. Ein Ausdehnungsgefäß gleicht Druckschwankungen im System aus und sorgt für einen reibungslosen Betrieb.;Die hochwertige EPDM Sackmembrane und die robuste Bauweise garantieren eine lange Lebensdauer. Es ist flexibel und vielseitig einsetzbar in verschiedenen Installationen. Das durchdachte Design ermöglicht eine einfache Montage. Das MAG ist für Temperaturen von -10 °C bis +100 °C ausgelegt.Mit einem voreingestellten Vordruck von 1,5 bar und einem maximalen Vordruck von 8 bar ist es für viele Anwendungen geeignet.Das Ausdehnungsgefäß erfüllt die Anforderungen der Druckbehälterrichtlinie 2014/68/EU und bietet zusätzliche Sicherheit und Zuverlässigkeit.
Direct leverbaar, levertijd 5-6 dagen
Van € 20,35
Zilio Solar membraanexpansievat Drukexpansievat
Zilio Solar membraanexpansievat MAGHet Zilio Solar membraanexpansievat MAG is speciaal ontwikkeld voor zonne-energiesystemen en biedt tal van voordelen voor een efficiënt en betrouwbaar drukbehoud:Robuuste constructie: Gemaakt van duurzaam staal en voorzien van een duurzaam EPDMHT-membraan, garandeert de MAG een lange levensduur en maximale betrouwbaarheid.Corrosiebescherming: De roestvrijstalen flensverbinding biedt een uitstekende bescherming tegen corrosie en verlengt de levensduur van het vat.Groot drukbereik: Met een maximale druk van 10 bar is de MAG geschikt voor een breed scala aan toepassingen en zorgt hij voor een veilig en stabiel drukbehoud in uw zonne-energiesysteem.Eenvoudige installatie: Dankzij het compacte ontwerp is het expansievat eenvoudig en veilig te installeren. Het wordt aangesloten via een R ¾" of R 1" roestvrijstalen buitendraad. Efficiëntedrukregeling: De MAG zorgt voor een constante watertoevoer zonder drukschommelingen en beschermt je zonne-energiesysteem tegen schade door drukpieken.Kwaliteit gemaakt in Italië: Het Zilio Solar membraanexpansievat wordt volledig in Italië gemaakt en voldoet aan de hoogste kwaliteitsnormen.Technische gegevens:Max. Druk: 10 barMax. Temperatuur membraan: 140°CVoordruk: 2,5 barHet Zilio Solar membraanexpansievat MAG 8 liter is de ideale keuze voor je zonneboilersysteem.
Direct leverbaar, levertijd 5-6 dagen
Van € 23,82
Zilio Trinkwasser Ausdehnungsgefäß
Zilio Trinkwasser Ausdehnungsgefäß MAG-W für Trink- & Brauchwasser bis 10 barDas Zilio Trinkwasser Ausdehnungsgefäß MAG-W ist die ideale Lösung für Ihre Trink- und Brauchwasseranlagen.Dieses hochwertige Ausdehnungsgefäß ist speziell für den Einsatz in Trinkwassersystemen konzipiert:Hochwertige Materialien: Gefertigt aus lackiertem Stahl und ausgestattet mit einer trinkwassergeeigneten, tauschbaren EPDM-Sackmembrane, garantiert das Membranausdehnungsgefäß eine lange Lebensdauer und höchste Zuverlässigkeit.Korrosionsbeständigkeit: Der Flanschanschluss aus Edelstahl sorgt für eine hervorragende Widerstandsfähigkeit gegen Korrosion, was die Langlebigkeit des Gefäßes weiter erhöht.Hoher Druckbereich: Mit einem maximalen Druck von 10 bar ist das MAG-W für eine Vielzahl von Anwendungen geeignet und bietet eine sichere und stabile Druckhaltung in Ihrem System.Einfache Installation: Dank der vertikalen Ausführung mit Füßen lässt sich das Ausdehnungsgefäß leicht und sicher installieren. Der Anschluss erfolgt bei kleinen Gefäßen über ein R ¾“ und bei größeren über einen R 1" AG aus Edelstahl.Effiziente Druckhaltung: Das MAG-W sorgt für eine kontinuierliche Wasserversorgung ohne Druckschwankungen und schützt Ihre Anlage vor Schäden durch Druckstöße.Made in Italy: Das Zilio Trinkwasser Ausdehnungsgefäß wird vollständig in Italien hergestellt und erfüllt höchste Qualitätsstandards.Technische Daten:Max. Druck: 10 barMax. Membrantemperatur: 100°CVordruck: 2,5 barDas Zilio Trinkwasser Ausdehnungsgefäß MAG-W ist die perfekte Wahl für alle, die eine zuverlässige und langlebige Lösung für ihre Trink- und Brauchwasseranlagen suchen.
Direct leverbaar, levertijd 5-6 dagen
Van € 22,44
Dopventiel
ProduktbeschreibungDas Produkt Kappenventil von Puteus bietet eine schnelle, einfache und sichere Lösung zur Verbindung zwischen Ausgleichsgefäß und Heizkreislauf. Dank der integrierten Absperr- und Entleerungsfunktion sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsanforderungen an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenIntegrierte Absperr- und EntleerungsfunktionLanglebiges MessingErhältlich in 3/4 Zoll und 1 ZollMit Kappe, Plombendraht und PlombeAnwendungsbereicheHeizkreisläufeMembranausdehnungsgefäßeSanitärinstallationenProduktdatenMaterial: MessingMontage: Einfache InstallationIn unserem Sortiment finden Sie auch passende Zubehörteile sowie weitere Produkte für den Anschluss.
Direct leverbaar, levertijd 5-6 dagen
Van € 8,91
Zilio wandhouder met spanband voor expansievaten tot 24 liter
Zilio wandhouder met spanband voor expansievaten tot 24 literDe Zilio muurbeugel met spanband is de ideale oplossing voor een veilige en stabiele montage van expansievaten tot 24 liter. Deze muurbeugel van hoge kwaliteit biedt talloze voordelen voor een efficiënte en betrouwbare installatie:🔹 Hoogwaardige materialen: De muurbeugel is gemaakt van robuust staal en garandeert een lange levensduur en maximale betrouwbaarheid.🔹 Corrosiebestendig: De muurbeugel biedt een uitstekende bescherming tegen corrosie dankzij het gegalvaniseerde oppervlak, wat de levensduur van het product nog verder verlengt.🔹 Eenvoudige installatie: Dankzij de nauwkeurige afwerking kan de muurbeugel eenvoudig en stevig aan de muur worden bevestigd. De spanband zorgt ervoor dat het expansievat stevig en stevig wordt bevestigd.🔹 Stabiele ondersteuning: De muurbeugel zorgt ervoor dat je expansievat stevig en stabiel wordt bevestigd, zodat drukschommelingen en mechanische belastingen effectief worden gecompenseerd.🔹 Flexibiliteit: De Zilio muurbeugel is veelzijdig en biedt een flexibele oplossing voor je verwarmingsinstallatie.Technische gegevens:Materiaal: staalCompatibiliteit: expansievaten tot 24 literDe Zilio muurbeugel met spanband is de perfecte keuze voor iedereen die op zoek is naar een betrouwbare en duurzame oplossing voor zijn verwarmingsinstallatie.
Direct leverbaar, levertijd 5-6 dagen
Van € 6,24
Zilio steunbeugel 3/4" en 1" voor ketelbeveiligingsgroep en MAG 8-24 liter
Zilio steunbeugel 3/4" en 1" voor expansievaten MAG 8-24 literDe Zilio steunbeugel in de maten 3/4" en 1" is de ideale oplossing voor het installeren van MAG (membraanexpansievaten) met een volume van 8-24 liter. Deze steunbeugel van hoge kwaliteit biedt tal van voordelen voor een efficiënte en betrouwbare installatie:🔹 Hoogwaardige materialen: De steunbeugel is gemaakt van robuust staal en garandeert een lange levensduur en maximale betrouwbaarheid.🔹 Corrosiebestendigheid: De steunbeugel biedt een uitstekende bescherming tegen corrosie, wat de levensduur van het product nog verder verlengt.🔹 Eenvoudige installatie: Dankzij de nauwkeurige afwerking is de steunbeugel eenvoudig en veilig te installeren. Hij is compatibel met MAG in de maten 3/4" en 1".🔹 Stabiele steun: De steunbeugel zorgt voor een veilige en stabiele bevestiging van je MAG en compenseert effectief drukschommelingen en mechanische belastingen.🔹 Flexibiliteit: De Zilio steunbeugel is veelzijdig en biedt een flexibele oplossing voor je verwarmingsinstallatie.Technische gegevens:Materiaal: staalAansluitmaten: 3/4" en 1"Compatibiliteit: MAG 8-24 literDe Zilio steunbeugel in de maten 3/4" en 1" is de perfecte keuze voor iedereen die op zoek is naar een betrouwbare en duurzame oplossing voor zijn verwarmingsinstallatie.
Direct leverbaar, levertijd 5-6 dagen
Van € 9,98
Zilio messing doorstroom T-stuk 3/4" voor drinkwatervaten
Zilio messing doorstroom T-stuk 3/4" voor drinkwatervatenHet Zilio 3/4" messing doorstroom T-stuk is de ideale oplossing voor het aansluiten van drinkwatervaten. Dit hoogwaardige T-stuk biedt tal van voordelen voor een efficiënte en betrouwbare installatie:Hoogwaardige materialen: Het T-stuk is gemaakt van robuust messing en garandeert een lange levensduur en maximale betrouwbaarheid.Corrosiebestendigheid: Het messing biedt een uitstekende bescherming tegen corrosie, wat de levensduur van het T-stuk verder verlengt.Eenvoudige installatie: Dankzij de nauwkeurige afwerking is het T-stuk eenvoudig en veilig te installeren. De aansluiting wordt gemaakt via een 3/4" schroefdraad, wat zorgt voor een stevige en stevige verbinding. Efficiëntedoorstroming: Het doorstroomontwerp zorgt voor een gelijkmatige verdeling van het water en voorkomt de vorming van bacteriën door stilstaand water in je drinkwatersysteem.Compatibiliteit: Het Zilio T-stuk is compatibel met verschillende drinkwatervaten en biedt een flexibele oplossing voor je watervoorziening.Technische gegevens:Materiaal: messingAansluitmaat: 3/4"Max. druk: 10 barMax. temperatuur: 100°C Het Zilio T-stuk is compatibel met verschillende drinkwatervaten. Temperatuur: 100°CHet Zilio messing doorstroom T-stuk 3/4" is de perfecte keuze voor iedereen die op zoek is naar een betrouwbare en duurzame oplossing voor zijn drinkwaterinstallatie.
Momenteel niet beschikbaar
€ 16,87

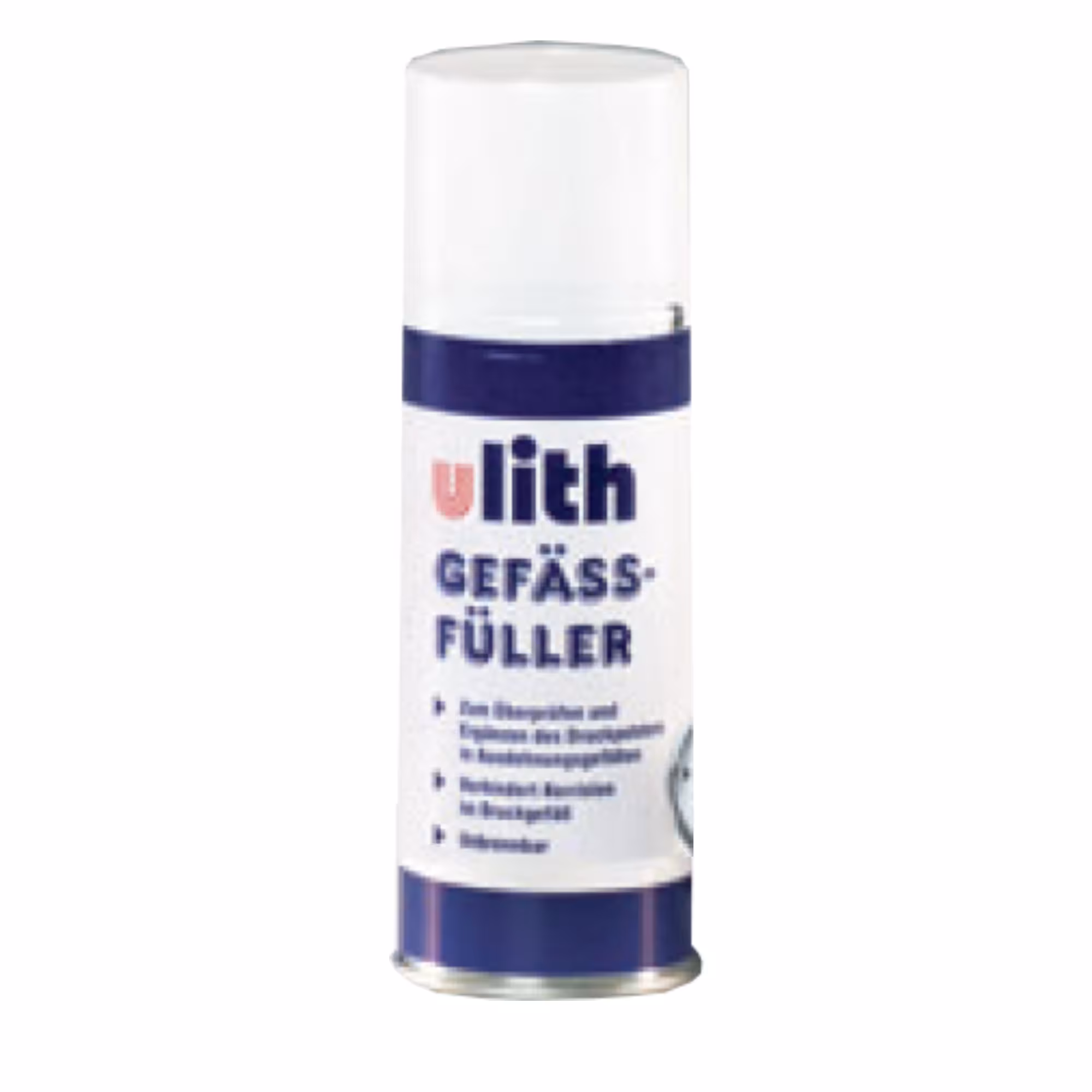

WBV Ulith® Vatvuller
ProduktbeschreibungDas Produkt Ulith® Gefäßfüller von Ulith bietet eine schnelle, einfache und sichere Lösung zur Überprüfung und Ergänzung des Druckpolsters in Ausdehnungsgefäßen. Dank der FCKW-freien Formel sorgt es für perfekten Halt und passt sich flexibel an verschiedene Ausdehnungsgefäße an. Das robuste Design und die einfache Anwendung machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenFCKW-freiGeeignet für AusdehnungsgefäßePraktische 400 ml DoseBrennbares ProduktAnwendungsbereicheÜberprüfung des Druckpolsters in AusdehnungsgefäßenErgänzung des Druckpolsters in AusdehnungsgefäßenProduktdatenMaterial: GefäßfüllerVerpackung: 400 ml DoseFormel: FCKW-freiIn unserem Sortiment finden Sie auch passende Werkzeuge sowie weitere Produkte für den Anschluss.
Inhoud: 0.4 liter (€ 4,75 / 1 liter)
Direct leverbaar, levertijd 5-6 dagen
Van € 6,65
Zilio vervangingsmembraan voor verwarmingsexpansievat
Zilio vervangingsmembraan voor verwarmingsexpansievatHet Zilio vervangingsmembraan voor verwarmingsexpansievaten is de ideale oplossing om de levensduur en efficiëntie van je verwarmingssysteem te verlengen. Dit hoogwaardige membraan is speciaal ontworpen voor gebruik in verwarmingsexpansievaten en biedt tal van voordelen:🔹 Hoogwaardige materialen: het vervangingsmembraan is gemaakt van duurzaam EPDM en garandeert een lange levensduur en maximale betrouwbaarheid.🔹 Eenvoudige installatie: Het membraan is eenvoudig te vervangen en zorgt ervoor dat uw verwarmingsexpansievat weer optimaal functioneert.🔹 Efficiënt drukbehoud: Het vervangingsmembraan zorgt voor een constant drukbehoud en beschermt uw verwarmingssysteem tegen schade door drukschommelingen.Technische gegevens:Materiaal: EPDMMax. Druk: 10 barMax. Temperatuur: 100°CHet Zilio vervangingsmembraan voor verwarmingsexpansievaten is de perfecte keuze voor iedereen die op zoek is naar een betrouwbare en duurzame oplossing voor zijn verwarmingssysteem.
Direct leverbaar, levertijd 5-6 dagen
Van € 6,03
Zilio vervangingsmembraan voor zonne-expansievat
Vervangingsmembraan voor Zilio Solar expansievatHet vervangingsmembraan voor Zilio Solar expansievaten is de perfecte oplossing om de levensduur en efficiëntie van je zonne-energiesysteem te verlengen. Dit hoogwaardige membraan is speciaal ontworpen voor gebruik in zonne-expansievaten en biedt tal van voordelen:Hoogwaardige materialen: Het vervangingsmembraan is gemaakt van duurzaam EPDM en garandeert een lange levensduur en maximale betrouwbaarheid.Eenvoudige installatie: Het membraan is eenvoudig te vervangen en zorgt ervoor dat uw zonne-expansievat weer optimaal functioneert. Efficiëntdrukbehoud: Het vervangingsmembraan zorgt voor constant drukbehoud en beschermt uw zonne-installatie tegen schade door drukschommelingen.Technische gegevens:Materiaal: EPDMMax. Druk: 10 barMax. Temperatuur: 140°CHet vervangingsmembraan voor Zilio Solar expansievaten is de perfecte keuze voor iedereen die op zoek is naar een betrouwbare en duurzame oplossing voor zijn zonnesysteem.
Direct leverbaar, levertijd 5-6 dagen
Van € 5,17

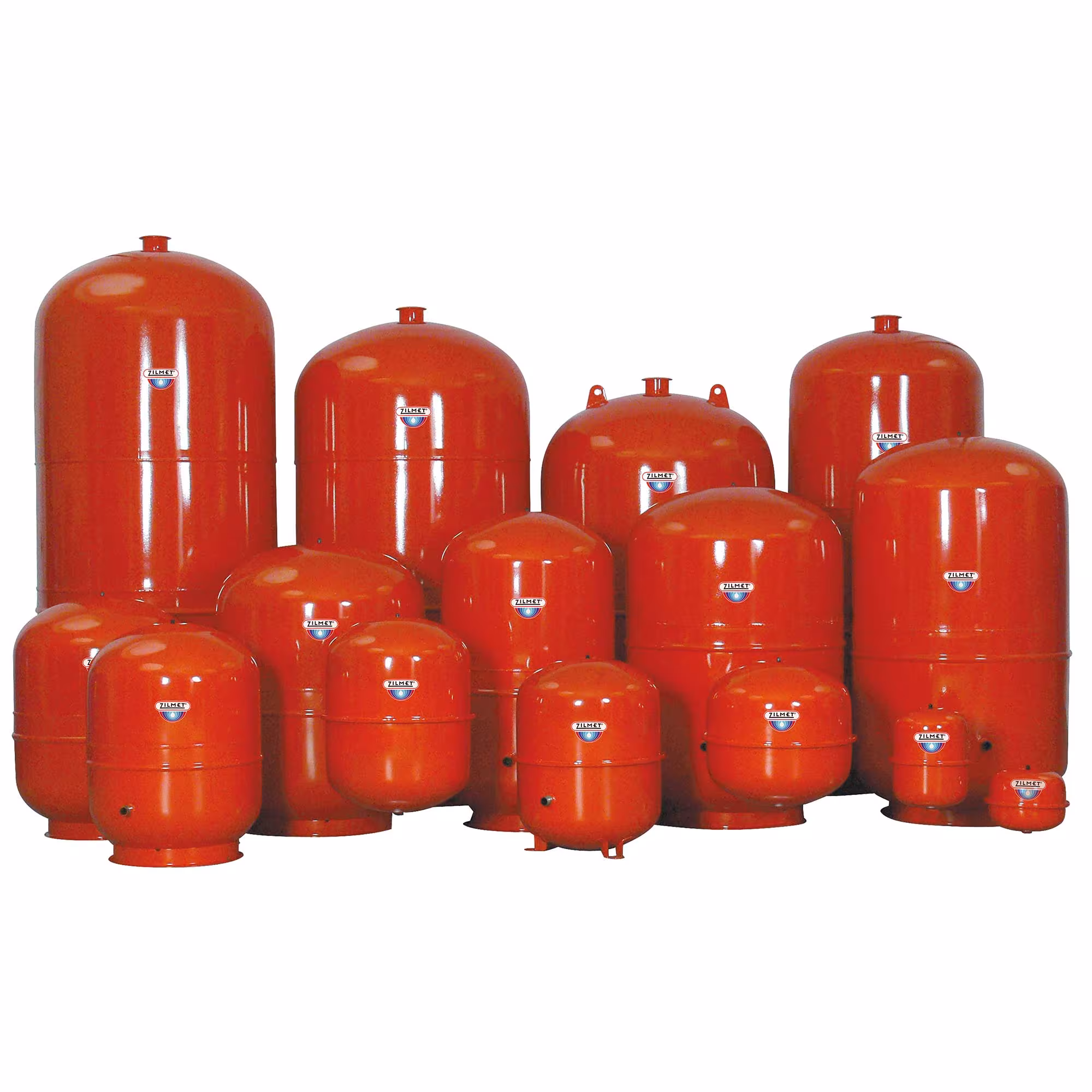

Zilmet Expansievatverwarming 8-50 liter
Het MAG membraanexpansievat zorgt ervoor dat de volumeverandering tijdens het verwarmen wordt geabsorbeerd en dat de druk in het systeem constant blijft tijdens het koelen. Zilmet vaten zijn een vaste waarde op de markt dankzij hun ontwerp en robuustheid. De vaten zijn ook bestand tegen de hoge temperatuurschommelingen en frequente belastingswisselingen van moderne condensatieboilersystemen en zijn zeer duurzaam en betrouwbaar.ProductkenmerkenDe kuip van het MAG vat is gemaakt van sterk speciaal plaatstaal en voldoet aan de Europese Richtlijn voor Drukapparatuur 2014/68/EU.Het hart van het vat, het zwaar belaste membraan, is gemaakt van het speciale materiaal Zilan N en getest volgens DIN EN 13831.Alle verwarmingsvaten tot 50 liter worden geleverd met een inlaatdruk van 1,5 bar, boven 50 liter met 2,5 bar.Gebruik vaten met de juiste afmetingen: te kleine, verkeerd afgestelde of defecte MAG`s kunnen leiden tot waterverlies of lawaai in het systeem.Het expansievat moet regelmatig worden gecontroleerd en de voordruk moet correct worden ingesteld op basis van de systeemhoogte.Gebruik het kapventiel en de speciale bevestigingsmiddelen voor de installatie. De aansluitschroefdraad van de MAG's past op onze fittingen met de pijpschroefdraad volgens ISO 228-1 en ISO 7. Gebruik een druktester om de vaten te controleren en idealiter een vatvuller of stikstof voor het vullen.ProductgegevensOntwerp: Cilindrisch, Kleur: roodMax. Bedrijfsoverdruk: 4 bar, inlaatdruk: 1,5 barMax. Bedrijfstemperatuur 110° graden, Max. belastingstemperatuur van het membraan 70° gradenTotaal volume: 35 liter; Diameter: Cilindrisch, Ø 405 mm; Hoogte: 400 mmSysteemaansluiting: G 3/4 inch
Direct leverbaar, levertijd 5-6 dagen
€ 29,30

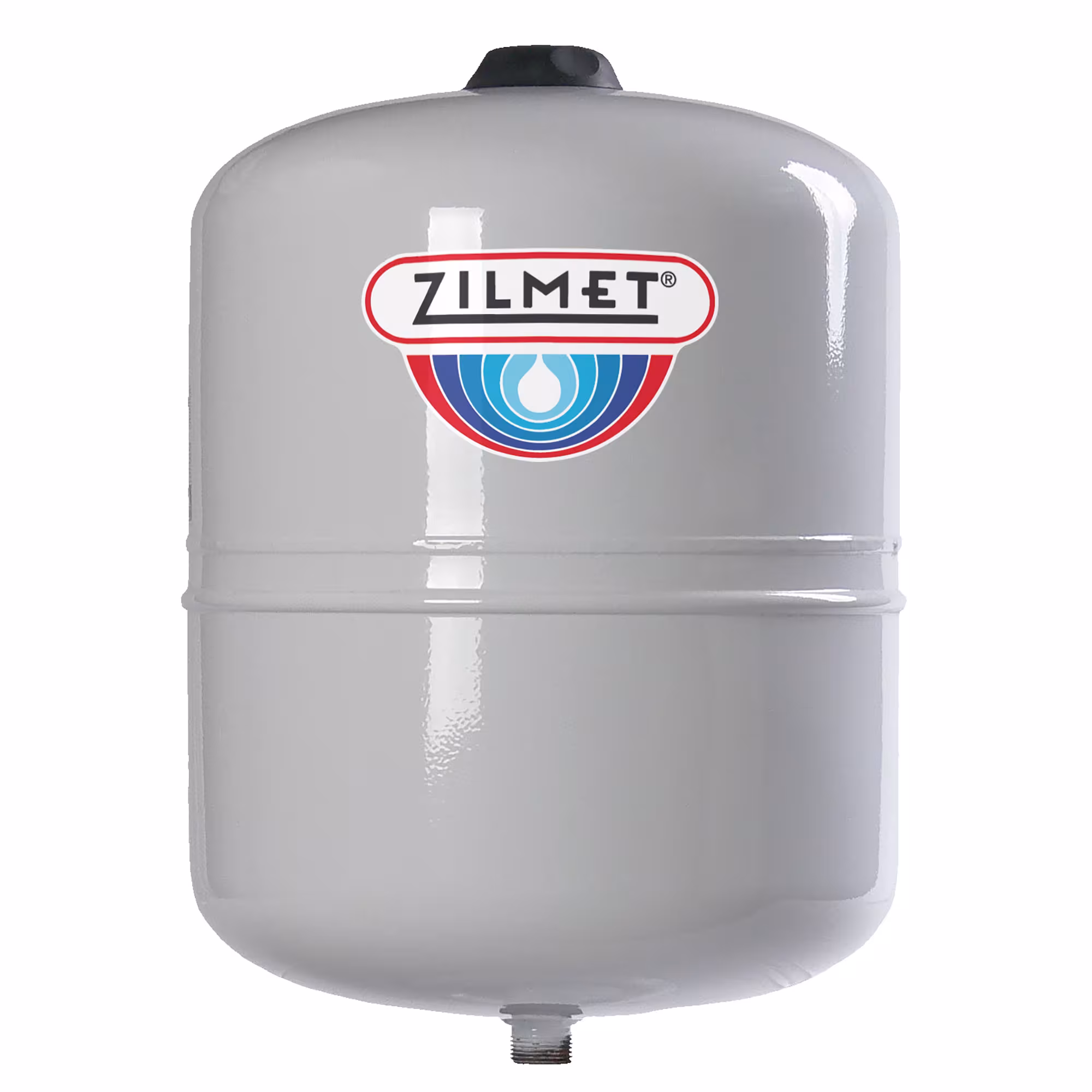

Expansievaten voor zonne-energie 18-35 liter
Zonnesystemen werken zeer onopvallend, maar moeten extreme belastingen kunnen weerstaan. Temperaturen schommelen tussen +300°C bij stilstand en -30°C in de winter. Deze extremen moeten worden gecompenseerd. Een betrouwbare solar MAG is de garantie voor een zuinig en duurzaam zonnesysteem.ProductkenmerkenDe tank in de heavy-duty uitvoering is volledig gelast met een vervangbaar speciaal membraan, in overeenstemming met de Richtlijn Drukapparatuur 2014/68/EU en DIN EN 13831.Bestand tegen hoge temperaturen: de MAG is bij uitstek geschikt voor gebruik in gesloten zonneverwarmingssystemen volgens DIN EN 12976 en EN 12977 (DIN 4757).Bespaar op aanschafkosten, omdat de duurzame eenheid vanwege deze eigenschappen meestal zonder voorschakelapparaat kan worden geïnstalleerd.Installeer het expansievat met thermosifon (leidingen in sifonvorm) en afsluiter voor regelmatig onderhoud.De hoogwaardige solar MAG en het onderhoudsvriendelijke ontwerp garanderen een korte levensduur en een hoge opbrengst.De installatie wordt uitgevoerd met schroefdraadfittingen met pijpschroefdraad volgens ISO- 228 of ISO 7. Gebruik geschikt afdichtmiddel voor de installatie. Voor het expansievat moet een afsluiter worden gemonteerd. In ons assortiment vind je ook de juiste beugel en druktester voor onderhoud.ProductgegevensTemperaturen: Max. Systeemtemperatuur 120°C, max. continue membraantemperatuur 110°C, geschikt voor zonne-energie tot 70%.Afmetingen: totaal volume 35 liter, diameter cilindrisch, Ø 380 mm, hoogte 400 mm, systeemaansluiting G 3/4 inchDruk: toelaatbare bedrijfsoverdruk 10 bar, toevoerdruk 2,5 barKleur: witNormen: Richtlijn drukapparatuur 2014/68/EU en DIN EN 13831, DIN EN 12976 en EN 12977 (DIN 4757).
Direct leverbaar, levertijd 5-6 dagen
Van € 80,28
Zilmet expansievat drinkwater 8-35 liter
Wanneer drinkwater wordt verwarmd, ontstaat er druppelwater bij het veiligheidsventiel (huishouden van 4 personen: 0,5-3l/dag). Het expansievat absorbeert deze hoeveelheid en geeft het weer af aan het leidingsysteem wanneer het water wordt afgenomen. Drukpieken worden vermeden en drukpieken in de waterleiding worden verminderd.ProductkenmerkenHet speciale ontwerp en de vervaardiging van de MAG voorkomen actief dat bacteriën zich kunnen nestelen en vermenigvuldigen.Dit wordt mogelijk gemaakt door de roestvrijstalen aansluiting, de interne coating, de externe doorstroomvoorziening en het hygiënisch perfecte membraan.Er wordt voldaan aan de eisen van DVGW en DIN 1988.De vaten beschermen het systeem tegen drukschommelingen, dempen drukpieken, voorkomen druipende veiligheidskleppen en verlengen hun levensduur.Installeer de vaten met de meegeleverde debietomstelinrichting. Stel de juiste inlaatdruk in ten opzichte van de huisaansluitdruk en controleer de druk jaarlijks.Onze drinkwatervaten beschermen samen met de terugslagklep en de veiligheidsklep je koud- en warmwaterinstallatie. Ze zijn compatibel met onze leidingsystemen en fittingen met ISO 228 en ISO 7 schroefdraad. Gebruik het juiste bevestigingsmateriaal.ProductgegevensGoedkeuringen: Richtlijn drukapparatuur 2014/68/EU en DIN EN 13831, doorstroming volgens DIN 4807-5, inwendige coating, vervangbaar membraan voor drinkwater volgens DIN 1988 en DVGW-goedkeuring.Temperatuur: Max. Systeemtemperatuur 70°C, max. membraanbelasting 70°CAfmetingen: totaal volume 8 liter, diameter cilindrisch, Ø 200 mm, hoogte 305 mm, systeemaansluiting G 3/4 inchDruk: max. bedrijfsoverdruk 10 bar, voordruk: (aanpassen aan systeem) 4 barKleur: wit
Direct leverbaar, levertijd 5-6 dagen
€ 98,76
14.14 %

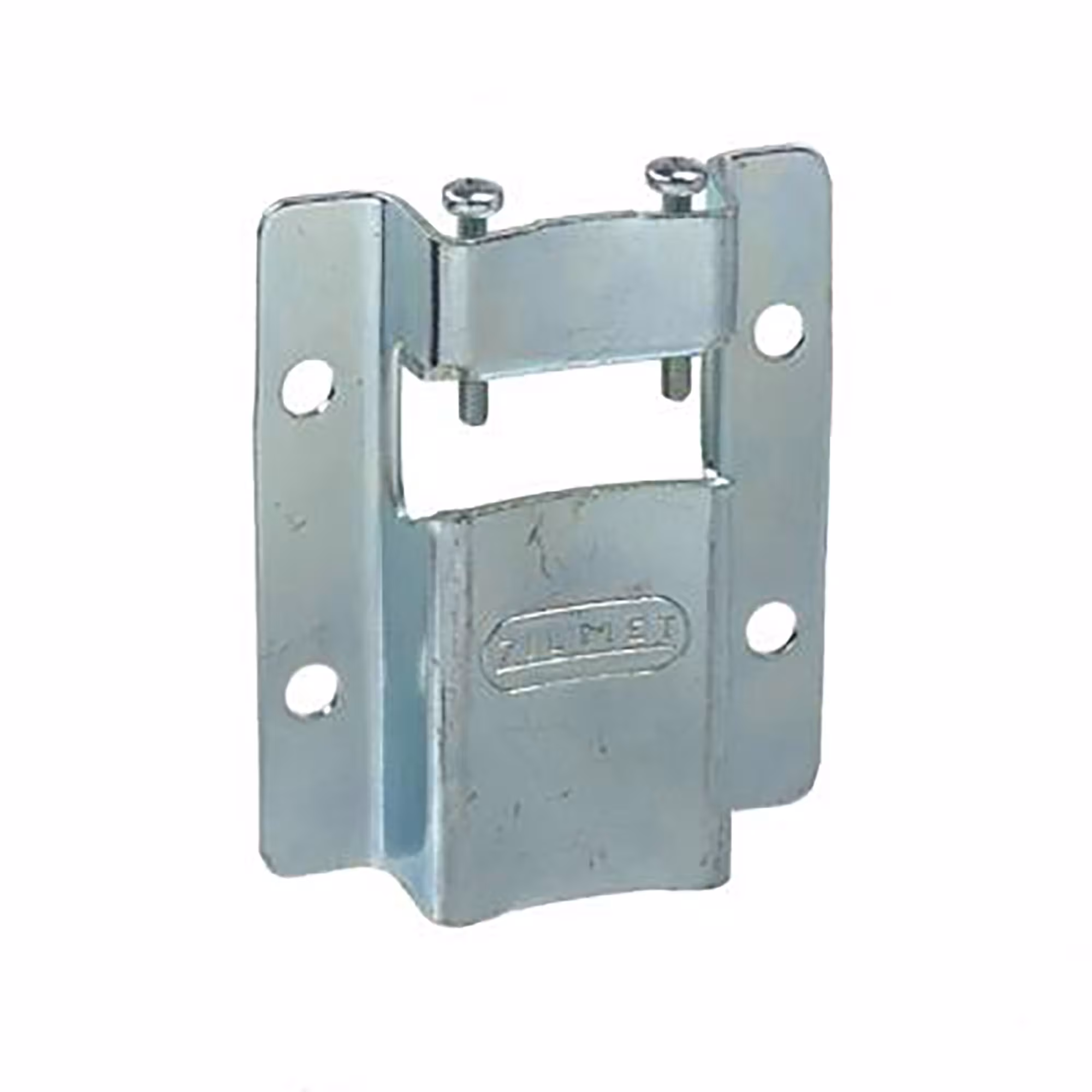

Muurbeugel voor Zilmet verwarmingsvaten type H tot 25 liter € 9,29 € 10,82
Container: tot 25 liter
Snel, gemakkelijk en veilig: de beugel vereenvoudigt de installatie van expansievaten. De innovatieve zijklem op de hiel van het vat zorgt voor een perfecte grip. Het robuuste, variabele ontwerp past ook wanneer de vorm van de vaten verandert. Eenvoudige montage. Meer steun dan dit heb je niet nodig.ProductkenmerkenGegalvaniseerde muurbeugel met zijklem met twee schroeven op de rand van het vat, waardoor de beugel gebruikt kan worden ongeacht de vorm van het vat.Stevige bevestiging met 4 gaten zorgt voor maximale sterkte, zelfs op lichte wanden.Een beugel voor snelle montage die na jaren nog steeds past.Monteer eerst de beugel aan de muur. Zorg ervoor dat je de juiste schroeven en pluggen gebruikt voor het type muur.Plaats de omringende kraal van het vat in de beugel en zet hem vast met de twee machineschroeven.De beugel past op onze Zilmet-verwarmingsvaten. Let ook op ons assortiment bevestigingen. Je kunt ook onze afsluiters en flexibele slangen gebruiken om het vat aan te sluiten.ProductgegevensMateriaal: Gegalvaniseerd plaatstaalWandbevestiging: 2x sleufgat, 2x rond gatKlemming op het vat: dubbele klemmingLeveringsomvang: plaatstalen houder met twee klemschroeven, twee pluggen en schroeven
Direct leverbaar, levertijd 5-6 dagen
Varianten van € 3,62
beko vulaansluiting voor vatenvullers tot 4 bar
Test- en navulset voor membraandrukexpansievaten, bestaande uit 60 cm lange, flexibele vulslang met wartelmoer Vg 8 voor aansluiting op het expansievat, met kogelkraan en testmanometer 0/4 bar, klasse 1.6.
Direct leverbaar, levertijd 7-9 dagen
€ 59,64
Vatvuller incl. vulnippel voor drukvaten, in koffer
Test- en navulset voor membraandrukexpansievaten, bestaande uit 60 cm lange, flexibele vulslang met wartelmoer Vg 8 voor aansluiting op het expansievat, met kogelkraan en testmanometer 0/4 bar, klasse 1.6.
Direct leverbaar, levertijd 7-9 dagen
€ 84,79
Was macht ein Ausdehnungsgefäß? Funktion und Bedeutung in der Haustechnik
Das Membran-Ausdehnungsgefäß, kurz MAG genannt, ist eine unverzichtbare Komponente in jedem geschlossenen Heiz- oder Wassersystem. Es besteht aus einem Stahlbehälter, der im Inneren durch eine Gummi-Membran in zwei Kammern unterteilt ist. Diese Trennschicht trennt die Wärmeträgerflüssigkeit (Heizungswasser) von einem Gaspolster, das meist aus Stickstoff oder Luft besteht.
Die Funktionsweise ist einfach, aber effizient: Da Wasser sich bei Erwärmung ausdehnt und nahezu inkompressibel ist, würde der Druck im System ohne Puffer rasant steigen. Das MAG nimmt dieses zusätzliche Volumen auf, indem das Gaspolster komprimiert wird. Kühlt das System ab, drückt das komprimierte Gas das Wasser zurück in den Kreislauf – so bleibt der Anlagendruck und das Volumen konstant.
Wichtig für die Sicherheit: Jedes geschlossene, beheizte System benötigt zwingend ein passendes Sicherheitsventil. Dieses dient als letzte Instanz, um im Notfall einen unzulässigen Überdruck kontrolliert abzulassen und Schäden an der Anlage zu verhindern.
Die Größe ist entscheidend: Ausdehnungsgefäße optimal dimensionieren
Ein zu klein gewähltes Ausdehnungsgefäß führt zu ständigen Druckschwankungen und kann das Sicherheitsventil vorzeitig auslösen. Die korrekte Dimensionierung ist daher für die Langlebigkeit der gesamten Heizungsanlage essenziell. Folgende Faktoren fließen in die Berechnung ein:
- Nennvolumen: Das gesamte Wasser- und Ausdehnungsvolumen der Heizungsanlage.
- Statische Höhe: Der Höhenunterschied zwischen dem Manometer und dem höchsten Punkt des Heizkreislaufs.
- Ansprechdruck: Der eingestellte Druck des installierten Sicherheitsventils (meist 2,5 oder 3,0 bar).
- Vordruck & Auslegungsdruck: Die spezifischen Druckwerte der gesamten Anlage und des Gefäßes.
Eine fachgerechte Planung und Abstimmung dieser Parameter garantiert eine optimale Performance und verhindert Kavitation sowie Luftprobleme im System.
Wartung und Pflege: Defekten an der Anlage wirksam vorbeugen
Ausdehnungsgefäße sind Verschleißteile, da die Membran bei jedem Aufheizvorgang arbeitet. Die durchschnittliche Lebensdauer liegt bei ca. 3 bis 7 Jahren, kann jedoch bei regelmäßiger Wartung und hoher Wasserqualität deutlich verlängert werden.
Die jährliche Überprüfung sollte idealerweise über ein Kappenventil erfolgen: Hierbei wird das Gefäß wasserseitig abgesperrt und entleert, um den gasseitigen Vordruck im drucklosen Zustand präzise messen und gegebenenfalls korrigieren zu können.
Vordruck am Ausdehnungsgefäß richtig einstellen
Je nach Anwendungsbereich gelten unterschiedliche Richtwerte für die Einstellung des Gaspolsters:
- Heizungsanlagen: Als Faustformel gilt ein Mindestdruck von 0,7 bar. Für eine exakte Einstellung rechnet man: Statische Höhe (m) / 10 + 0,3 bar für den Anlagendruck. Der Gefäßvordruck liegt dann idealerweise 0,3 bar unter diesem Wert.
- Trinkwassererwärmungsanlagen: Hier wird der Gasvordruck im MAG auf einen Wert von 0,2 bar unter dem Ruhedruck der Anlage eingestellt. Wichtig: Ein Druckminderer hinter dem Wasserzähler ist hier Pflicht, um diesen Wert stabil zu halten.
- Solaranlagen: Aufgrund hoher Temperaturen (120 °C - 130 °C) empfiehlt die VDI 6002, zum statischen Druck einen Zuschlag von 0,5 bis 1,0 bar zu addieren. Dies verhindert eine frühzeitige Dampfbildung im Kollektor und schont die Systemkomponenten.
Benötigen Sie ein neues Ausdehnungsgefäß oder das passende Zubehör für Ihre Druckhaltung? Entdecken Sie unsere Auswahl an Top-Marken für Heizung, Solar und Sanitär bei qpool24.com!
