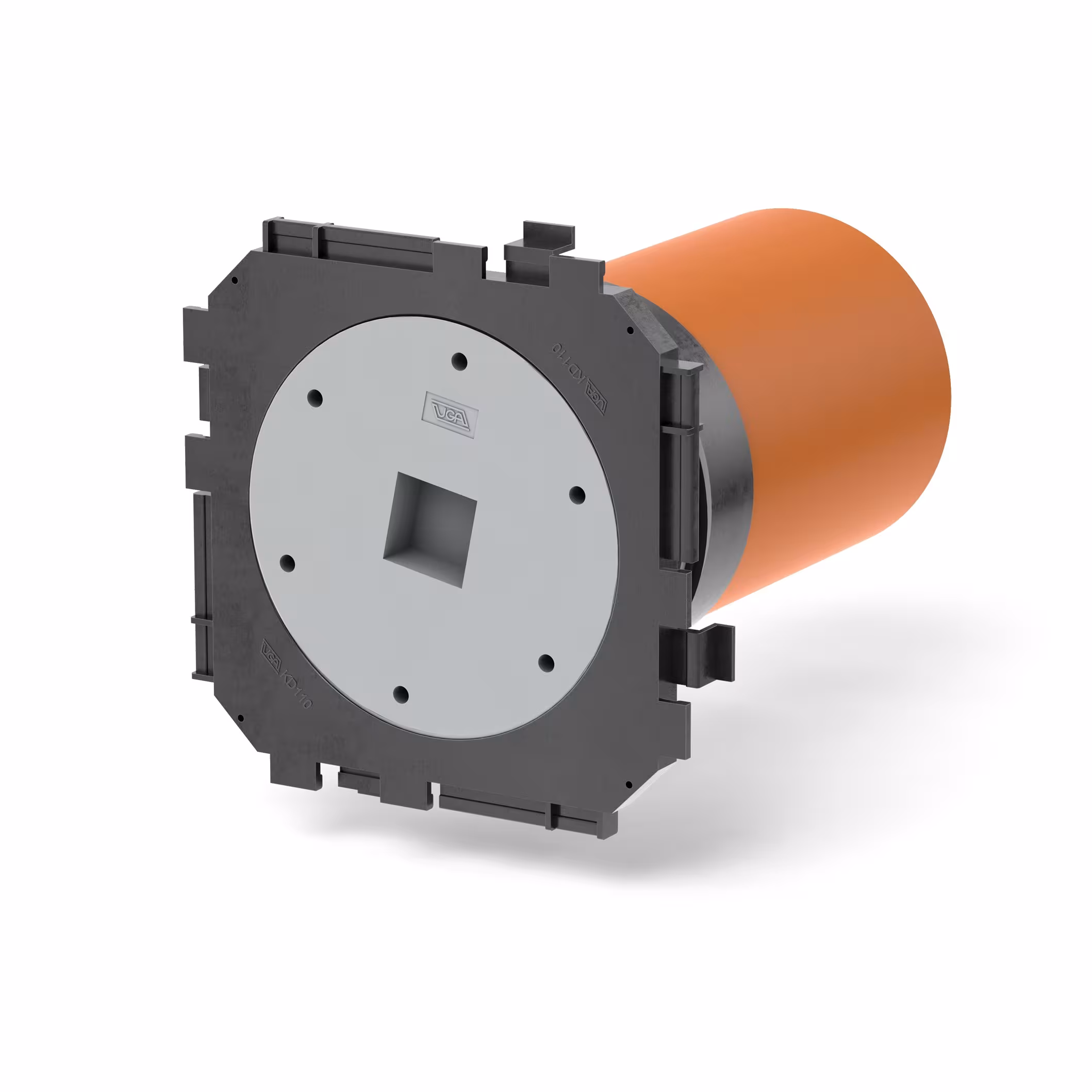

UGA KD110 1-voudige afdichtingspakking Wandkabelinvoer KD110-K/250 Enkelvoudige afdichtingspakking

Versie: Wanddikte: 250 mm

Enkel pakkingpakket met 3-raster pakking voor snelle eenzijdige aansluiting van systeemafdekkingen voor kabel- of leidingsystemen. Kan worden gebruikt vanaf een wanddikte van 70 mm.

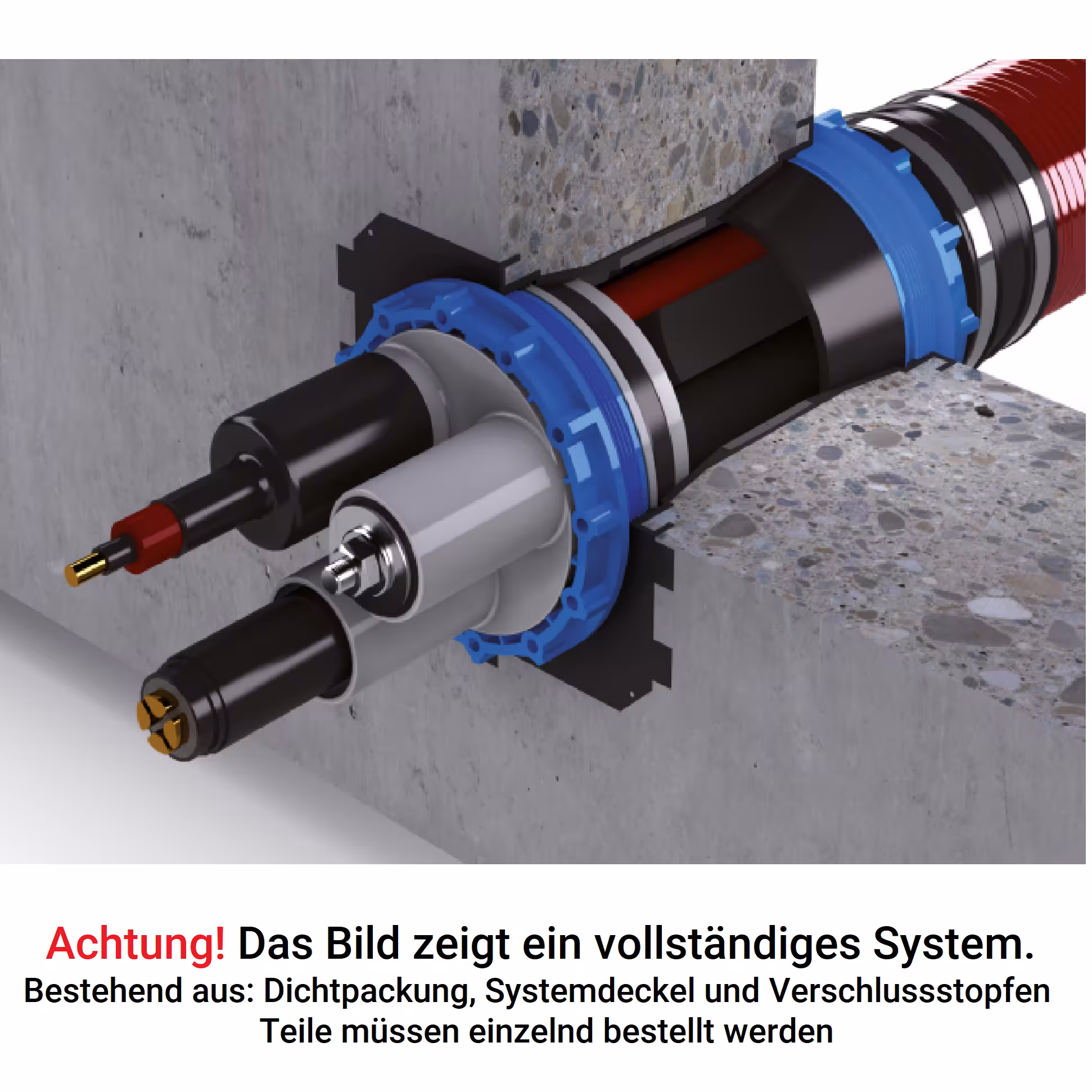

Met de systeemhouder KD 110 kunnen systeemafdekkingen of kabelgoten snel worden aangesloten op het afdichtingspakket. Een betrouwbare afdichting is in een handomdraai gemaakt. Er bestaat geen eenvoudigere manier om kabels af te dichten.

Voordelen

• Snelle en eenvoudige installatie


• Al gas- en waterdicht tijdens installatie dankzij blinde afdekking


• Permanent betrouwbare afdichting


• Eenzijdige aansluitmogelijkheid voor een groot aantal varianten dankzij op maat gemaakte systeemafdekkingen en systeeminzetstukken


• Geen nabewerking nodig


• Eenvoudig in elkaar steken van de afdichtingspakketten maakt pakketvorming mogelijk

Verwerkingsinstructies

De inbouwrichting moet worden aangegeven! Het afdichtingspakket wordt met spijkers bevestigd en vlak in de bekleding ingebetonneerd. Het afdichtingspakket is voorzien van nagelgaten voor bevestiging en

elk afdichtingspakket wordt geleverd met een drukwaterdicht systeemdeksel.

Technische details:

• Gas- en waterdicht tot 2,5 bar


• Afmetingen frame: 190 x 190 mm (per sealpakket)


• Hartafstand: 180 mm


• Minimale wanddikte: 70 mm


• Voor gebruik in nog te bouwen constructies in waterdichte betonconstructies (witte tank), spanningsklassen 1 en 2


• Installatierichting te bepalen

Materiaalspecificaties:

Afdichtingspakking (ABS), waterkering (SBR) Tussenpijp (PVC), afdichtingsdeksel (ABS) met O-afdichtingsring van NBR
