Profiel 27/18 en 28/30 | 30/15 en 30/30
Montagerails & C-rails 27/18, 28/30 | 30/15 en 30/30
Montagerails in de profielmaten 27/18, 28/30, 30/15 en 30/30 zijn beproefde componenten in de bevestigings- en installatietechniek. Ze worden vaak C-rails, railbeugels of installatierails genoemd en maken flexibele, veilige en bevestigende bevestiging van leidingen, kabelgoten of ventilatiekanalen mogelijk. Afhankelijk van de vereisten zijn ze verkrijgbaar in gegalvaniseerde en roestvrijstalen versies. Ontdek ook onze andere pagina's in de categorie railsystemen (montagerails en bijpassende accessoires).
Inhoud: 4 Meter (€ 3,01 / 1 Meter)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 3 Deel (€ 4,33 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 2 Deel (€ 4,72 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 100 Deel (€ 0,09 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 50 Deel (€ 0,34 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 25 Deel (€ 3,51 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 50 Deel (€ 0,30 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 2 Deel (€ 1,03 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 2 Deel (€ 5,76 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 2 Deel (€ 2,90 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 10 Deel (€ 0,47 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 2 Deel (€ 5,18 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 100 Deel (€ 0,07 / 1 Deel)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 30 Meter (€ 0,63 / 1 Meter)
Direct leverbaar, levertijd 5-6 dagen
Inhoud: 100 Deel (€ 0,14 / 1 Deel)
Direct leverbaar, levertijd 10-11 dagen
Inhoud: 50 Deel (€ 0,31 / 1 Deel)
Direct leverbaar, levertijd 10-11 dagen
Inhoud: 100 Deel (€ 0,47 / 1 Deel)
Direct leverbaar, levertijd 10-11 dagen
Inhoud: 50 Deel (€ 0,78 / 1 Deel)
Direct leverbaar, levertijd 10-11 dagen
Inhoud: 25 Deel (€ 1,14 / 1 Deel)
Direct leverbaar, levertijd 10-11 dagen
Inhoud: 10 Meter (€ 12,04 / 1 Meter)
Direct leverbaar, levertijd 10-11 dagen

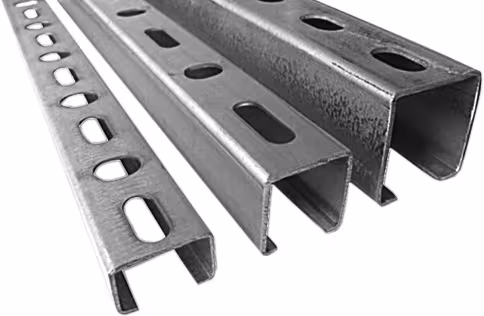

Montagerail profiel 27/18 - Lichtgewicht C-rail voor veelzijdige toepassingen
De montagerail 27/18 is een van de meest gebruikte C-rails op het gebied van lichtgewicht bevestigingsoplossingen. De cijfers 27/18 staan voor de breedte (27 mm) en hoogte (18 mm) van de rail. Deze C-rail is ideaal voor eenvoudige bevestigingswerkzaamheden in de droogbouw, elektrische installaties en lichte sanitaire toepassingen.
Technische gegevens en belastingswaarden Profiel 27/18:
- Profielafmetingen: 27 mm breed x 18 mm hoog
- Materiaal: naar keuze gegalvaniseerd of roestvrij staal
- Draagvermogen: voor lichte tot middelzware belastingen
- Geschikte pijpdiameters: tot ca. 3/4 inch (DN 20)
Toepassingsgebieden en montage-instructies Profiel 27/18
De lichte montagerail is geschikt voor het bevestigen van kleinere buizen, kabels en lichte draagsystemen. In combinatie met bijpassende railsteunen 27/18, gegalvaniseerde schuifmoeren of roestvrijstalen schuifmoeren is een eenvoudige en stabiele installatie mogelijk.
Montagerailprofiel 28/30 - Stabiele montagerail voor SHK
De montagerail 28/30 is een robuuste bevestigingsrail die wordt gebruikt in de gebouwentechniek, met name in sanitaire, verwarmings- en airconditioninginstallaties. Met een hoger draagvermogen dan profiel 27/18 is hij geschikt voor grotere en zwaardere leidingen.
Technische specificaties en draagvermogen profiel 28/30:
- Profielafmetingen: 28 mm breed x 30 mm hoog
- Afwerkingen: gegalvaniseerd of roestvrij staal
- Belastbaarheid: gemiddelde tot hoge belastingen
- Corrosiebescherming: optioneel verkrijgbaar als montagerail in roestvrij staal
Toepassingsgebieden in de sanitaire en elektrische sector Profiel 28/30
Deze rail met C-profiel biedt optimale stabiliteit, vooral bij voorwandinstallaties of voor het leggen van elektrische kabels en leidingen. Profiel 28/30 is ook zeer geschikt voor industriële buisleidingen.
Montagetoebehoren voor C-profielen
Het doel en toepassingsgebied van de montagetoebehoren voor montagerails met profielen 27/18, 28/30, 30/15, 30/30 worden hieronder kort uitgelegd:
Railsteun
Een railsteun 30/30 of 27/18 is een stabiel steun- en bevestigingselement dat wordt gebruikt om buizen parallel aan de muur te geleiden.
Details van de railbeugel:
- Vaak gemaakt van staal (gegalvaniseerd of roestvrij staal)
- Verkrijgbaar in verschillende lengtes en draagvermogens
- Maakt vrijdragende of niet-ondersteunde montage van installaties mogelijk
- Afhankelijk van het railprofiel zijn geschikte railbeugels verkrijgbaar
Typisch toepassingsgebied voor railbeugels: Voor voorwandmontage, plafondophanging of zijdelingse wandmontage.
Zadelflens
Een zadelflens wordt gebruikt om een rail te monteren op een railsteun, muur of steun, bv. voor buisconstructies of staalconstructieprofielen. Het wordt gepositioneerd en bevestigd als een "zadelsteun".
Typische toepassingen voor de zadelflens: Twee montagerails onder een hoek verbinden of een lange montagerail aan de muur of constructies in de industriële installatietechniek bevestigen.
Montagebeugel
Montagesteunen verbinden montagerails onder een rechte hoek met elkaar of met andere componenten (bijv. met railsteunen of rechtstreeks met muren).
Eigenschappen van de montagesteun:
- Verkrijgbaar in verschillende hoeken (bijv. 90°, 45°) en maten
- Met sleufgaten voor flexibele aanpassing
- Voor stabiele hoekverbindingen of als versterkend element
Railsteun
Een railbeugel wordt gebruikt om dwarsverbindingen te maken met montagerails; speciaal voor hangende installaties of in combinatie met beugels.
Typische toepassing van de railbeugel: Voor het bevestigen van leidingwerk of als extra beugel voor dubbelzijdig leidingwerk.
Schuifmoer
De gegalvaniseerde schuifmoer of schuifmoer van roestvrij staal is een centraal verbindingselement dat in het profiel van de montagerail wordt gestoken en vastgeschroefd. Het zorgt voor een veilige schroefdraadverbinding in de rail.
Eigenschappen van de schuifmoer:
- In verschillende draadmaten (bijv. M6, M8, M10)
- Vaak met borgplaatje, veer of kunststof houder voor betere houvast
- Kan worden gecombineerd met schroeven, buisklemmen, beugels, enz.
Hamerbout
De gegalvaniseerde hamerkopschroef of roestvrijstalen hamerkopschroef staat ook bekend als een "railschroef" en wordt van bovenaf in de C-rail gestoken en vastgezet door hem 90° te draaien. De schroef grijpt in de lip van de rail en kan vervolgens worden vastgeschroefd.
Voordeel van de hamerkopschroef: snelle en eenvoudige installatie zonder de railuiteinden te openen.
Geluidsisolatie-inzetstuk van EPDM
Een geluidsisolatie-inzetstuk (rubberprofiel) wordt in de montagerail aangebracht om de overdracht van structuurgeluid te verminderen. Vooral belangrijk voor leidingen voor water, verwarming of afvalwater.
Eigenschappen van het geluidsisolatie-inzetstuk voor montagerails:
- Dempt trillingen en geluid
- Gemaakt van rubber of elastomeer
- Vaak gebruikt voor wand- of plafondmontage van leidingsystemen
Steunklauw
Een steunklauw wordt gebruikt om een montagerail aan een stalen balk te bevestigen - zonder boren of lassen.
Toepassingsgebied van de steunklauw: Vooral nuttig in industriële installaties of voor tijdelijke constructies.
Borgclip
De gegalvaniseerde borgclip of roestvrijstalen borgclip voorkomt dat de montagerail openbuigt, vooral bij zware belastingen of hangende constructies.
Eindkap rail
De beschermkap voor montagerails sluit het open uiteinde van de rail af en biedt
- Bescherming tegen verwondingen
- Visueel schone afwerking
Materiaal van de eindkap: kunststof of rubber, passend bij het profiel.
Railverbinder
Een gegalvaniseerde railverbinder of roestvrij stalen railverbinder wordt gebruikt om twee montagerails te verlengen of met elkaar te verbinden.
Snelsluiting
Een snelsluiting met pin of zonder pin is een voorgemonteerd element (meestal schroef met moer of klauw) dat een tijdbesparende bevestiging in de rail mogelijk maakt - zonder extra gereedschap.
Voordeel van de snelsluiting: bijzonder efficiënt voor seriemontage of werken boven het hoofd.
Dubbele schuifmoer
De dubbele schuifmoer (ook wel dubbele groefmoer genoemd) is een speciale moer met twee schroefdraden. Deze wordt gebruikt wanneer meerdere buizen zeer dicht bij elkaar op verschillende hoogtes moeten worden gemonteerd.
Typisch toepassingsgebied voor de dubbele schuifmoer:
- Voor ophangsystemen, beugelconstructies of spanten
Schijfschroef
De schijfschroef wordt gebruikt in combinatie met montagerails. Hij heeft een vierkante kop met een groot contactoppervlak.
Eigenschappen van de schijfschroef:
- Gelijkmatige toepassing van kracht op onderdelen
- Voorkomt insnijdingen of beschadiging van zachte materialen
Typisch gebruik van de schijfschroef:
- Voor het bevestigen van montagerails aan de muur, het plafond of de vloer
Schuifstuk
Een schuifstuk (ook wel raillager of schuifelement genoemd) wordt gebruikt om een beweegbare montage van leidingen op een montagerail mogelijk te maken. Het glijdt in de rail en compenseert veranderingen in de lengte van de buis (bijvoorbeeld door temperatuuruitzetting).
Eigenschappen van het schuifstuk:
- Kunststof of metalen behuizing met glijvlak
- Optioneel met geïntegreerde geluidsisolatie
- Kan worden gecombineerd met buisklemmen of glijlagers
Typisch gebruik van het schuifstuk:
- Voor leidingen met warm water of leidingen die blootstaan aan damp (bijv. verwarmingssystemen)
- In combinatie met vaste punten voor gerichte geleiding van leidingbewegingen
