HoWaTech E regelkast voor alle warmwater vloerverwarmingssystemen

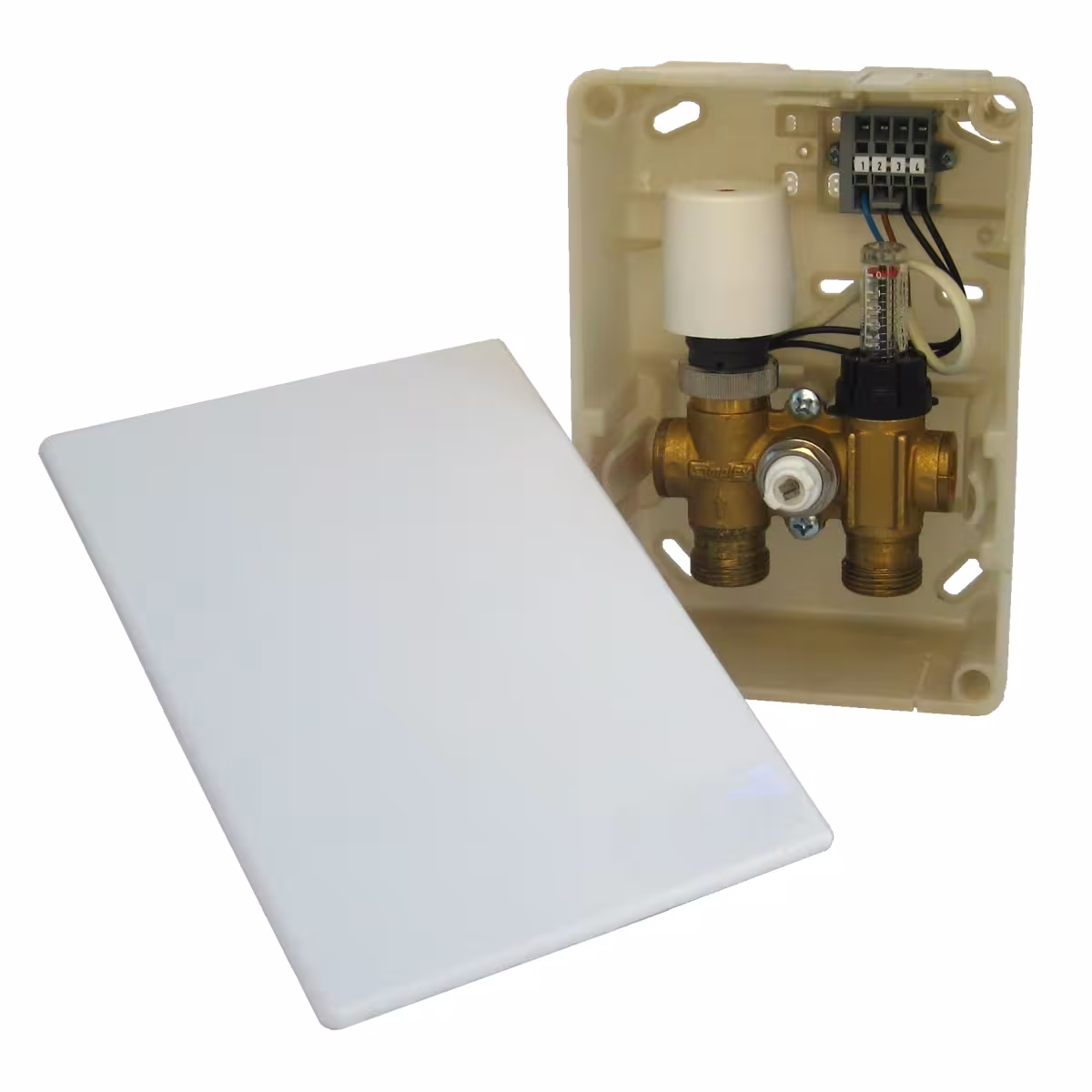

Regeldoos: Thermostatische afsluiterbasis met voorgemonteerde actuator en retourtemperatuurbegrenzer in wandmontagedoos met wit wandpaneel

Wanneer radiator- en vloerverwarmingssystemen worden gecombineerd in een verwarmingssysteem, wordt deze afsluiter gebruikt voor decentrale kamertemperatuurafhankelijke regeling van de vloerverwarming. Een externe elektronische kamerthermostaat (geleverd door de klant) kan de elektrothermische actuator in de regelkast aansturen, terwijl een op de klep bevestigde sensor zorgt voor de maximale begrenzing (38 - 40 °C) van de retourtemperatuur in het vloerverwarmingssysteem.

Om ervoor te zorgen dat de vloerverwarming tijdens de volgende werking correct kan worden geregeld, moet de klep in de retourstroom van het vloerverwarmingssysteem worden geïnstalleerd (rekening houdend met de stromingsrichting).

• de combinatie van thermostatische regeling en retourtemperatuurbegrenzing maakt deze box tot de perfecte individuele ruimteregeling
• deze inbouwversie bespaart installatietijd en zorgt voor een strakke wandafwerking
• ingebouwde volumestroomregelaar / topmeter voor het regelen van de volumestroom in het verwarmingscircuit (hydraulisch inregelen volgens EnEv mogelijk)
• Retourtemperatuurbereik 38 - 40 °C

Voor de werking van de regelkast is een elektrische (kamer)thermostaat nodig, die door de klant moet worden voorzien. Bij het kiezen van deze thermostaat zijn de mogelijkheden qua fabrikant, uiterlijk en functionaliteit bijna onbeperkt. De regelaar moet een thermische aandrijving (230V/50Hz) kunnen aansturen.

Vereisten voor een ruimtethermostaat die door de klant moet worden voorzien:

• Aansluiting: 230V AC 50 Hz
• Eén normaal open schakelcontact
• min. schakelstroom 2 A

E-regelkast:

• Aansluitingen G3/4 Euroconus bijv. voor knelkoppelingen
• hartafstand 50 mm
• Ontluchtings-/spoelklep

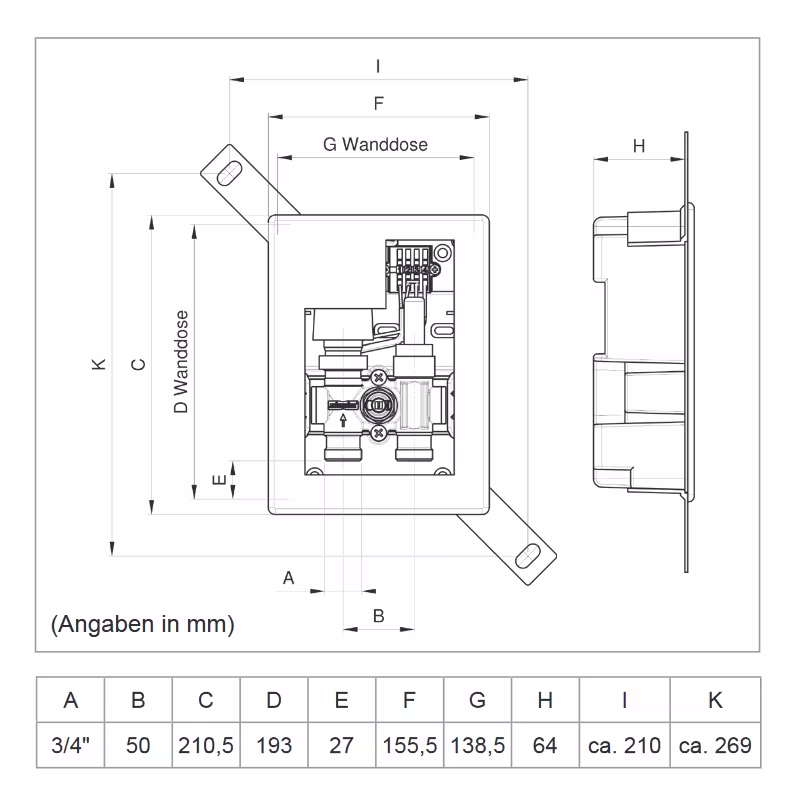

• Afmetingen HxBxD: 211 x 156 x 64 mm
• Dieptecompensatie tot 23 mm
• Schuine installatiecompensatie tot 6°
• Materiaal messing / ABS kunststof
• Kleur zwart
• Wandpaneel wit

incl. aandrijving

• 230V AC 50 Hz
• 2-aderige voedingskabel; 0,5 mm²
• max. stroom 0,5 A
• Continu vermogen 2,5 - 3 watt
• Versie normaal gesloten (NC)
• Beschermingsklasse IP42
• Beschermingsklasse II
• Overspanningsbeveiliging: ja
• Positie-indicator: ja
• Aansluitschroefdraad 30 x 1,5
• Kleur wit
