HoWaTech Duo Hybride warmwater elektrische vloerverwarming | Comfort regelset

HoWaTech Duo Hybride Comfort regelset

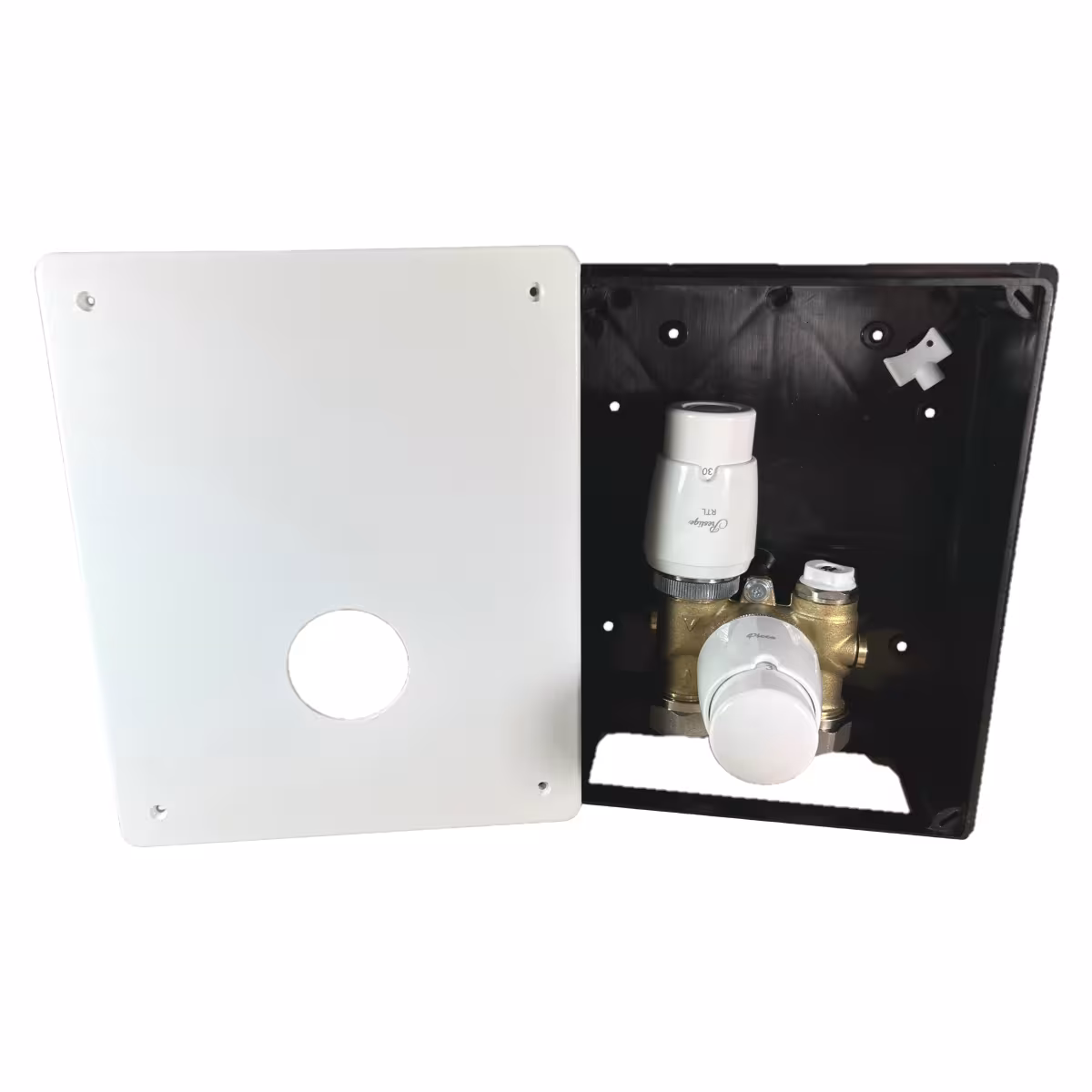

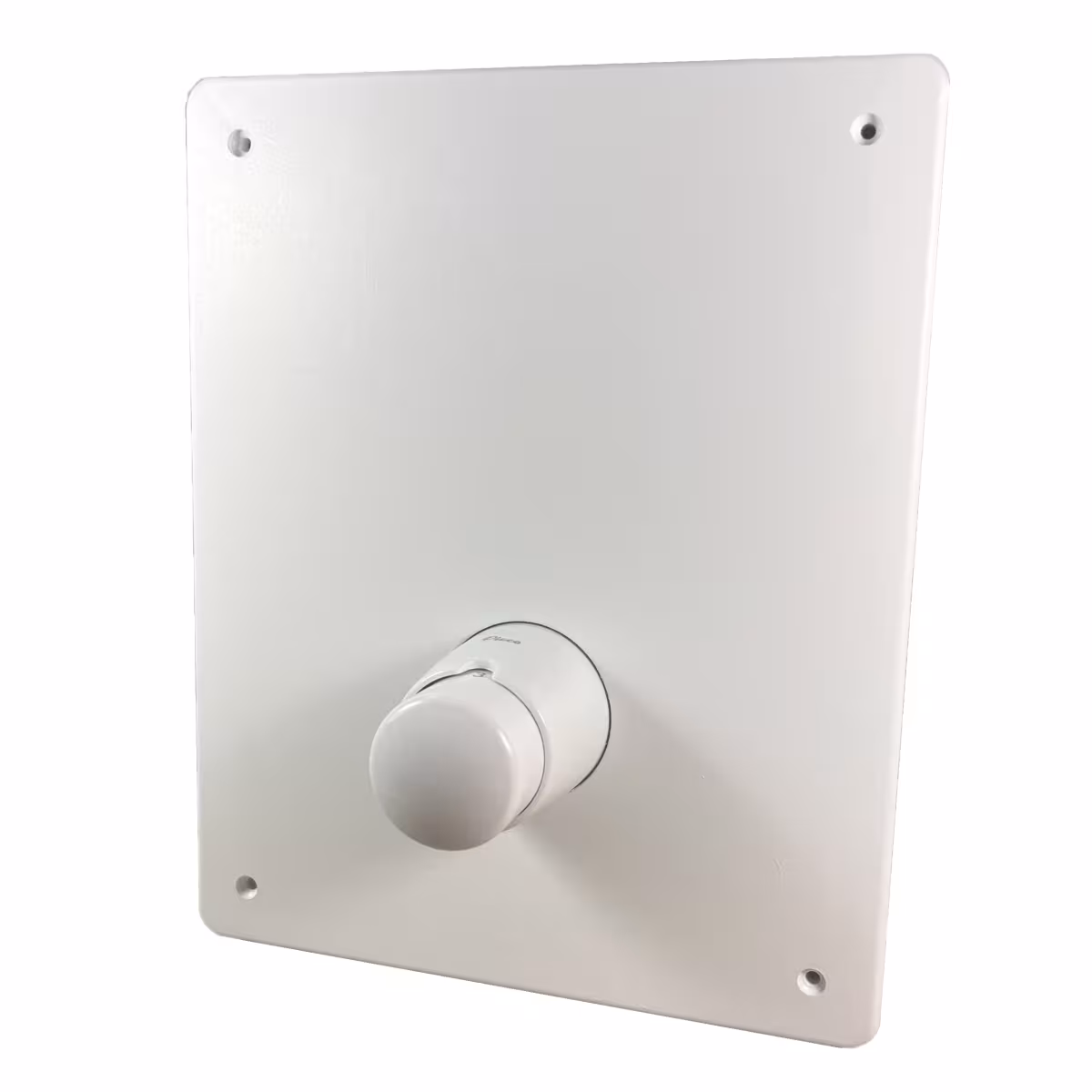

• Thermostaat en RTL ventiel in wandmontagedoos met wit wandpaneel
• Thermostaat / Digitale temperatuurregelaar

Regelkast met thermostaat en retourtemperatuurbegrenzervoor warmwater vloerverwarming

Bij het combineren van radiator- en vloerverwarmingssystemen in een verwarmingssysteem wordt dit ventiel gebruikt voor decentrale retourtemperatuurregeling van vloerverwarming. De thermostaatkop regelt zelfstandig de gewenste kamertemperatuur, terwijl het RTL-ventiel zelfstandig en zonder externe energie zorgt voor de maximale begrenzing van de retourtemperatuur in het vloerverwarmingssysteem. Deze combinatie van thermostaat en RTL-klep maakt de box tot de perfecte individuele ruimteregeling zonder extra externe energie. De TH-RTL regelkast moet in de retourstroom van het vloerverwarmingssysteem geïnstalleerd worden (rekening houdend met de stromingsrichting) zodat de vloerverwarming tijdens de volgende werking correct geregeld kan worden.

• Inbouwversie bespaart installatietijd en zorgt voor een strakke wandafwerking
• Ontluchtingsventiel en ontluchtingssleutel
• Temperatuurbereik thermostaat 6 - 28 °C - traploos instelbaar
• RTL-temperatuurbereik 10 - 50 °C - traploos instelbaar
• Schaalverdeling 1 = 10 °C | 2 = 20 °C | 3 = 30 °C | 4 = 40 °C | 5 = 50 °C

HoWaTech temperatuurregelaar digitale thermostaat met timer

De digitale programmeerbare thermostaat wordt gebruikt om elektrische verwarmingssystemen binnenshuis te regelen. Het goed afleesbare display met achtergrondverlichting en de duidelijke displaystructuur maken de temperatuurregelaar zeer gebruiksvriendelijk. Met de thermostaat kan het verwarmingssysteem worden geregeld via de verschillende bedrijfsmodi "Temperatuur handhaven", "Programmamodus" en "Vorstbeveiligingsmodus".

Voor de temperatuurregeling heeft het apparaat een ruimtesensor (vast geïnstalleerd in het apparaat) en een externe vloersensor. De sensoren kunnen naar wens afzonderlijk worden geactiveerd of gedeactiveerd. Zowel de kamertemperatuur als de vloertemperatuur kunnen onafhankelijk van elkaar worden ingesteld op de gewenste waarde.

In de programmamodus regelt de thermostaat de verwarming automatisch tot de geselecteerde comforttemperatuur binnen het ingestelde tijdsvenster. Tijdsvensters kunnen worden geprogrammeerd voor 3 verschillende modi:

• 5+2: maandag tot vrijdag + zaterdag en zondag
• 6+1: Maandag tot zaterdag + zondag
• 7: maandag tot zondag

Er kunnen drie Comfort-tijdvensters (gebeurtenissen = schakelpunten) worden gedefinieerd voor elk van de samengevatte dagen (zie hierboven). Buiten de gedefinieerde verwarmingsperiodes handhaaft de thermostaat de geselecteerde temperatuur (verlagingstemperatuur) in de spaarstand.

• Regeling van kamertemperatuur en vloertemperatuur
• Gemakkelijk af te lezen LCD-display met achtergrondverlichting
• Toetsvergrendeling / kinderslot
• Bedrijfsmodi: handmatige en programmamodus
• Eenvoudige installatie op een inbouwdoos (conform DIN 4937-1)
• inclusief 3 m vloertemperatuursensorkabel (installatie in een lege buis (conform EN 61386-1))

Bedieningskast:

• G3/4 Euroconus-aansluitingen, bijv. voor knelkoppelingen
• Hartafstand 50 mm
• Afmetingen HxBxD: 210 x 170 x 76 mm
• Max. bedrijfstemperatuur 90°C
• Max. werkdruk 10 bar (1MPa)
• Testdruk 1,5 MPa
• KVS-waarde 1,2
• Max. leidinglengte 100 strekkende meter met 16x2mm leiding
• RTL thermostaat Aansluitschroefdraad M30 x 1,5
• Materiaal messing / ABS kunststof
• Kleur wit / ruw oppervlak

Comfort kamerthermostaat

• Nominale spanning: 230V AC 50Hz
• Maximale stroombelasting 16 A
• Beschermingsklasse II
• Beschermingsklasse IP 21
• Toegestane max. relatieve vochtigheid 80%
• Kamertemperatuur Instelbereik + 5 tot + 35 °C
• Hysteresis instelbaar 0,5 - 4 K (fabrieksinstelling 1°C)
• Externe vloertemperatuursensor 3 m (NTC 10 kOhm bij 25 °C)
• Instelbereik vloertemperatuur + 40 tot + 80 °C (fabrieksinstelling 55 °C)
• Hysteresis instelbaar 0,5 - 5 K (fabrieksinstelling 3°C)
• Afmetingen 89 x 89 x 41 mm
• Kleur wit

Belangrijke opmerking over de EU-richtlijn inzake ecologisch ontwerp:

Dit apparaat mag worden gebruikt als enige regeleenheid voor een paneelverwarmingssysteem dat wordt gebruikt als ruimteverwarming.
