Draadloze kamerthermostaat DuoFern 9485-1

DuoFern Kamerthermostaat 2 9485-1 (2e generatie) Draadloze kamerthermostaat voor individuele ruimteregeling van radiatoren en vloerverwarmingssystemen, evenals alle Infrawarm® infraroodstralers. Product highlights: -Nieuw met 2e generatie: de nieuwe kamerthermostaat kan worden gebruikt als centrale regelunit voor maximaal 20 DuoFern Radiator Stabiele Aandrijvingen (vanaf 2e generatie) 9433-1. Ook zonder HomePilot®. -Radiatorthermostaat voor individuele ruimteregeling van vloerverwarming en elektrische radiatoren -Kan worden geïntegreerd in het HomePilot® Smart Home via HomePilot® -radio.

Ook zonder HomePilot® -Radiatorthermostaat voor individuele ruimteregeling van vloerverwarming en elektrische radiatoren -Kan worden geïntegreerd in de HomePilot® Smart Home via DuoFern radio.

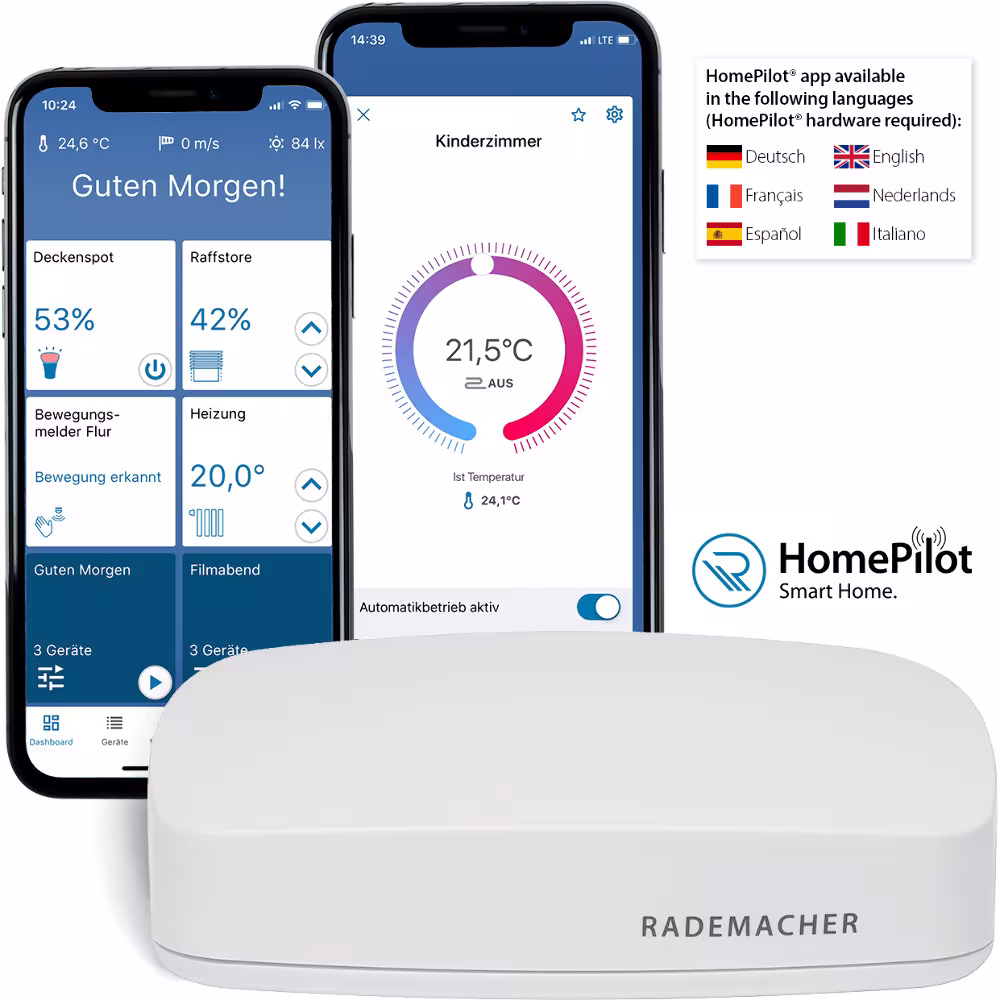

Eenvoudige domotica voor je slimme huis via de HomePilot® app.


Dagelijks/wekelijks programma individueel instelbaar op de verwarmingsthermostaat -Tweepuntsregeling (aan/uit) instelbare hysteresis & minimale schakeltijd De draadloze kamerthermostaat voor individuele ruimteregeling van vloerverwarming en elektrische radiatoren De DuoFern kamerthermostaat 2 9433-1 (2e generatie) meet en regelt automatisch de ruimtetemperatuur van individuele ruimten, bijvoorbeeld door het aansturen van een radiator, vloerverwarming of airconditioningsysteem. De temperatuur wordt gemeten via de ingebouwde sensor of via de optionele externe afstandsvoeler 9485-F.
De kamerthermostaat heeft een potentiaalvrije relaisuitgang. Dankzij de geïntegreerde DuoFern draadloze interface kan uw vloerverwarming met de draadloze kamerthermostaat worden geïntegreerd in de HomePilot® Smart Home. In combinatie met de DuoFern Radiator Actuator 2 is een zelfvoorzienend systeem mogelijk.

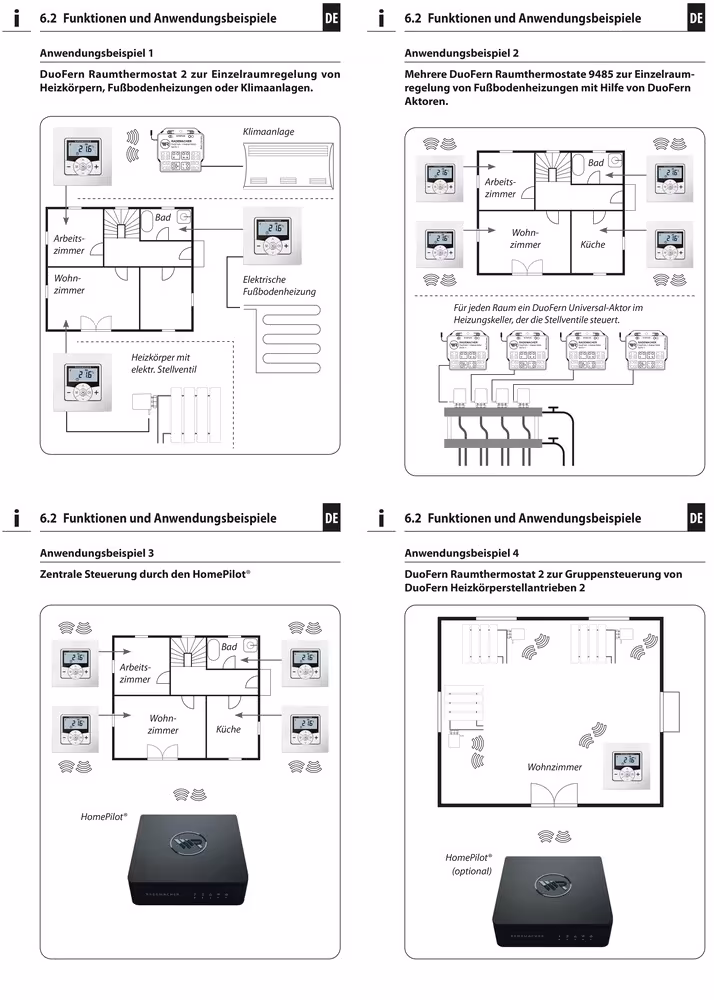

De gemeten temperatuur van de kamerthermostaat kan optioneel gebruikt worden om de radiatoractor (2e generatie) aan te sturen. De DuoFern kamerthermostaat kan gebruikt en geconfigureerd worden in drie verschillende verwarmingstypes:
Kamerthermostaat, kamerthermostaat met begrenzingsfunctie, koelfunctie. Daarnaast kan de DuoFern kamerthermostaat (2e generatie) gecombineerd worden met de DuoFern radiatoractor (2e generatie) om deze laatste aan te sturen. De DuoFern kamerthermostaat kan rechtstreeks radiografisch verbonden worden met een DuoFern actor.

Aangesloten op één of meerdere ventielen maakt deze combinatie ook een individuele ruimteregeling mogelijk als er geen randapparatuur beschikbaar is. Per dag kunnen maximaal zes verwarmings- of koelfasen (inclusief vier insteltemperaturen) worden ingesteld. Op de potentiaalvrije relaisuitgang kunnen bijvoorbeeld de volgende verbruikers worden aangesloten:
Regelkleppen (inclusief laagspanningskleppen), verwarmingstoestellen (inclusief elektrische verwarmingstoestellen tot max. 2300 W), airconditioningsystemen. Als de interne sensor de kamertemperatuur niet betrouwbaar kan detecteren, is de draadloze sensor 9485-F optioneel verkrijgbaar als externe temperatuursensor.

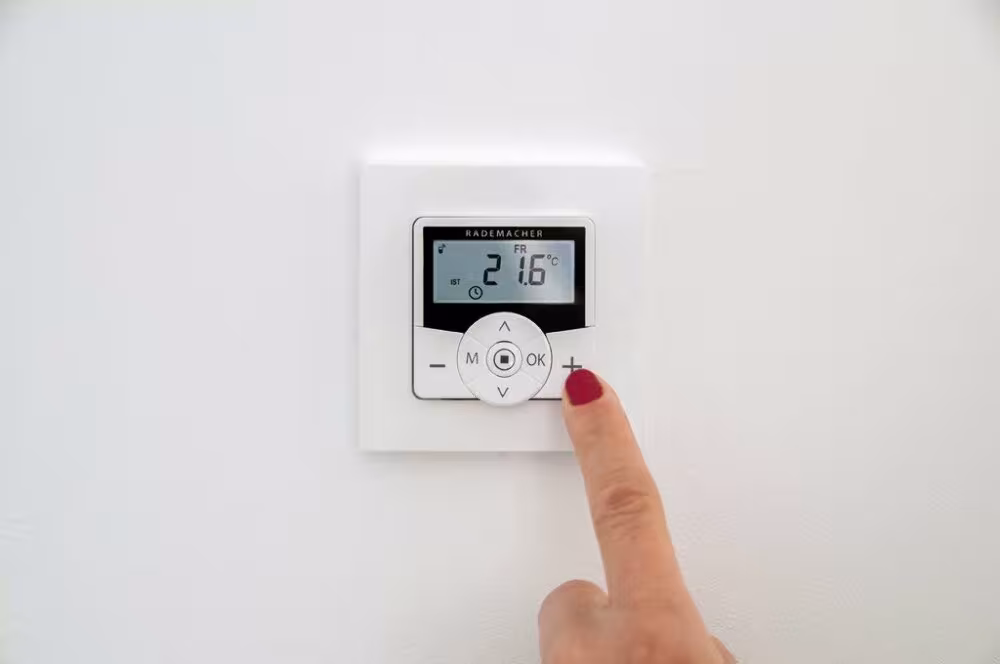

Dit kan handig zijn als: -de DuoFern ruimtethermostaat op een thermisch ongunstige plaats is geïnstalleerd (bijv. een koele buitenmuur) -grote belastingen (bijv. een elektrische kachel) worden geschakeld die de DuoFern ruimtethermostaat sterk opwarmen (zelfverhitting) Handmatige bediening vindt plaats met de plus- en mintoetsen.
Met deze knoppen kun je bijvoorbeeld de insteltemperatuur verhogen of verlagen in stappen van 0,5 °C. De DuoFern ruimtethermostaat is ontworpen als inbouwapparaat voor binnengebruik.
De elektrische aansluiting vindt plaats via aansluitklemmen aan de achterzijde van de inbouwbehuizing. De DuoFern ruimtethermostaat kan worden geïntegreerd in standaard schakelprogramma's (50 x 50 mm). Afhankelijk van het gebruikte schakelprogramma kan een tussenkader 50 x 50 (volgens DIN 49075) nodig zijn.
Overzicht van functies:




Kan worden gebruikt als lokale bedieningseenheid op locatie of als systeemoplossing (HomePilot® / DuoFern draadloos systeem) -Handmatige bediening op locatie met de plus- en mintoetsen -AUTO / MANU-schakeling -Eenvoudige instelling met behulp van een installatiewizard -Verwarmings- en koelfunctie,



afhankelijk van het aangesloten apparaat -Tot 6 dagelijkse schakeltijden en willekeurige 4 streeftemperaturen instelbaar -Optionele externe temperatuursensor (draadloze sensor 9485-F) voor externe temperatuurmeting of te gebruiken als temperatuurbegrenzer -Besturing van ventiel/radiator of airco-installatie in combinatie met een DuoFern actor, ook draadloos (ideaal voor installatie achteraf) -Combinatie met DuoFern radiatoractoren (2e generatie) 9433-1 mogelijk -Combinatie met DuoFern radiatoractoren (2e generatie) 9433-1 mogelijk -Combinatie met DuoFern radiatoractoren (2e generatie) 9433-1 mogelijk.


generatie) 9433-1 mogelijk -tweepuntsregeling (aan/uit) met instelbare hysteresis en instelbare minimale schakeltijd -handmatige wijziging van de streeftemperatuur ook mogelijk via handzender (apart verkrijgbaar; niet bij levering inbegrepen) -ontvangst en weergave van weergegevens (temperatuur, lichtsterkte, windsnelheid, regen) in combinatie met een DuoFern omgevingssensor (apart verkrijgbaar;





Drie verschillende weekprogramma's -Automatische toetsvergrendeling -Dimmen van de LCD-achtergrondverlichting -Sensortest -Alle gegevens wissen, reset De kamerthermostaat is ook bijzonder praktisch voor gebruik in serres: In combinatie met de HomePilot® kan temperatuurafhankelijke zonwering worden gerealiseerd. Als bijvoorbeeld in de zomer een bepaalde temperatuur door de thermostaat wordt gedetecteerd en naar de HomePilot wordt gestuurd, activeert dit een vooraf ingestelde scène:







De buitenjaloezieën verduisteren dan bijvoorbeeld automatisch de serre, zodat deze niet verder opwarmt door het zonlicht. In het downloadgedeelte hieronder vindt u de bedieningshandleiding met de uitgebreide garantievoorwaarden voor dit product. Technische gegevens Voedingsspanning 230 V / 50 Hz Vermogensopname stand-by: < 0,4 W Zendfrequentie 434,5 MHz Zendvermogen max. 10 mW Bereik in het gebouw: ca. 30 m (in het gebouw: ca.





30 m (afhankelijk van bouwconstructie) buiten: ca. 100 buiten: ca. 100 m Maximaal aantal DuoFern apparaten: 20 Afmetingen 50 x 50 x 12 mm Toegestane omgevingstemperatuur 0 °C tot + 40 °C Beschermingsklasse II Beschermingsklasse IP30 Aansluitklemmen Schroefklemmen voor max.






1,5 mm2 kabeldoorsnede Spanningsreserve (bij stroomuitval) ca. 8 uur Leveringsomvang -1 x bedieningspaneel (50 x 50 mm) -1 x afdekraam -1 x installatiebehuizing -1 x afstandhouder -1 x bedieningshandleiding
